Поверка виброметра ViPen в Москве
Виброметры «ViPen» (далее — виброметры) предназначены для измерения среднего квадратического значения (СКЗ) виброскорости и амплитудного значения виброускорения. Поверка виброметра ViPen осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Принцип действия виброметра основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Виброметр представляет собой переносной прибор, состоящий из встроенного вибропреобразователя и измерительного блока, осуществляющего одинарное интегрирование и формирование среднеквадратического значения виброскорости. На основании расчета эксцесса виброускорения в виброметре «ViPen» производится оценка технического состояния подшипников качения.
Поверка виброметра ViPen

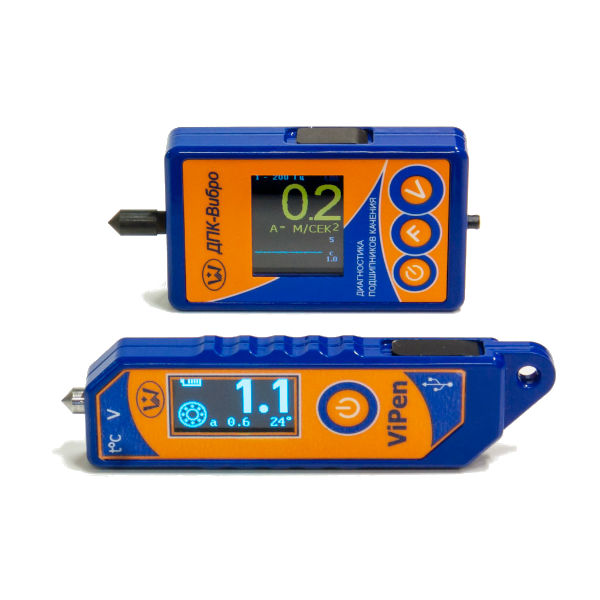

Виброметр «ViPen» — этот прибор предназначен для мониторинга состояния оборудования при повседневной эксплуатации. Его механик может всегда иметь при себе и во время обхода оборудования проводить не только визуальную проверку, а сразу измерить общий уровень вибрации, высокочастотную составляющую для анализа состоянияподшипника, и измерить температуру на корпусе. Такие недорогие карманные приборы еще называю «Виброручка», за счет компактности и простоты.
Датчик вибрации выполнен в виде встроенного щупа, так же в корпусе встроен и датчик температуры. Реализовано простое управление одной кнопкой. Естественно имеется яркий OLED экран для просмотра измеренных значений. Прибор может работать без зарядки не менее 8 часов.
Питание виброметра осуществляется от встроенного несъёмного литий-ионного аккумулятора. На передней панели виброметра расположен жидкокристаллический экран, предназначенный для индикации показаний.
Оценка состояние подшипников качения
Автоматическая оценка технического состояния подшипников качения в приборе «ViPen» производится на основании расчета эксцесса виброускорения.
Эксцесс виброускорения – это соотношение, показывающее превышение ударов от дефектов подшипника относительно общего фона вибрации. Чем сильнее развиты дефекты на поверхностях качения контролируемого подшипника, тем больше величина эксцесса.
На экране прибора техническое состояние подшипника отражается с использованием графического символа подшипника.
Прибор показывает три уровня оценки состояния подшипника:
- Хорошее состояние. В этом случае символ подшипника на экране вращается быстро
- Удовлетворительное состояние. Есть дефекты, символ подшипника на экране вращается медленно
- Предаварийное состояние. Символ подшипника на экране не вращается и мигает.
Результаты вибрационной диагностики подшипника в приборе «ViPen» могут быть уточнены данными о температуре подшипниковой стойки. Для измерения температуры используется встроенный датчик – пирометр. Увеличение температуры подшипника всегда связано с проблемами смазки или наличием серьёзных дефектов внутри подшипника.
Комплект поставки «ViPen»:
- Виброметр «ViPen»
- Кожаный чехол
- Блок питания с кабелем микро-USB
- Руководство по эксплуатации
- Паспорт на прибор
- Свидетельство о поверке.
Поверка осуществляется по документу 4277-075-12025123-2015 МП «Виброметры «ViPen». Методика поверки», утвержденному ФГУП «ВНИИМС» 26.11.2015 г. Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012. Знак поверки наносится на свидетельство о поверке методом оттиска.
