Поверка виброметра Vibro Vision в Москве

Малогабаритный виброметр Vibro Vision предназначен для контроля уровня вибрации и экспресс-диагностики дефектов вращающегося оборудования. Позволяет измерять общий уровень вибрации (СКЗ, пик, размах), оперативно диагностировать состояние подшипников качения. Поверка виброметра Vibro Vision осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Описание виброметра Vibro Vision

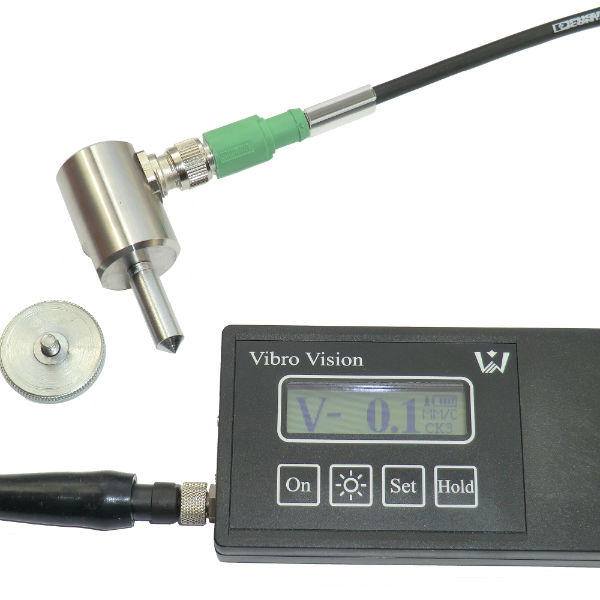

Виброметр Vibro Vision регистрирует сигналы в размерности виброускорения, виброскорости, виброперемещения при помощи встроенного или внешнего датчика. В режиме измерения с помощью встроенного вибродатчика виброметр наиболее удобен для простых и оперативных измерений. При использовании внешнего датчика, устанавливаемого на контролируемом оборудовании при помощи магнита или с использованием щупа, можно проводить более сложные измерения.

Применение в условиях опасных производств

Дополнительными функциями прибора Vibro Vision являются определение состояния подшипников качения на основе расчета эксцесса виброускорения и простейший анализатор вибросигналов. Прибор позволяет оценивать форму вибросигнала (256 отсчетов) и анализировать спектр вибросигнала (100 линий). Это позволяет «на месте» диагностировать некоторые дефекты, например, небаланс, расцентровка. Эти функции позволяет диагностировать этим простым и дешевым прибором наиболее часто встречающиеся дефекты вращающегося оборудования.

Вся информация в приборе показывается на графическом экране расширенного температурного диапазона, предусмотрена его подсветка. Пример изображения на экране в режиме регистрации виброускорения показан на рисунке.

Прибор может эксплуатироваться при температуре окружающего воздуха от минус 20 до плюс 50 градусов и относительной влажности воздуха до 98%, без конденсации влаги.

Vibro Vision питается от двух встроенных аккумуляторов размера АА, допускается работа от двух батарей аналогичного размера.

Версия прибора для применения в условиях опасных производств: Vibro Vision для применения в условиях опасных производств в комплекте с датчиком вибрации «ДВ-2» с маркировкой взрывозащиты 0ExiaIIBT3 X. Сертификат соответствия № ТС RU C-RU.МЕ92.В00336 Серия RU № 0124916.

Поверка виброметра Vibro Vision и специальные режимы работы

Диагностика подшипников качения. Данная функция прибора позволяет оценить состояние подшипника качения на основе контроля СКЗ виброскорости и эксцесса виброускорения. Эксцесс — мера соотношения ударных, непериодических составляющих в вибросигнале к стационарным, периодическим составляющим. (Упрощенно, это отношение ударов от дефектов подшипника к среднему уровню вибрации). Этот параметр характеризует развивающиеся дефекты. Чем больше величина эксцесса, тем сильнее в подшипнике удары, сопровождающие обкатывание телами качения подшипника локальные дефекты, трещины, сколы. Величина эксцесса возрастает при наличии значительных дефектов подшипника и отсутствии смазки.

Анализ формы и спектра вибросигнала. Эта функция позволяет выявить часто встречающиеся дефекты во вращающемся оборудовании. На копии экрана слева показана форма вибросигнала, соответствующая наличию задеваний ротора электродвигателя о статор.

Пример экрана прибора со спектром соответствует наличию небаланса в электродвигателе с частотой вращения 3000 об/мин. Вся энергия вибросигнала сосредоточена на оборотной частоте вращения ротора электродвигателя, равной 50 Гц. Для примера, при наличии в агрегате расцентровки в спектре была бы более значительной гармоника с частотой 100 Гц.
