Поверка вакуумметра теплового VD в Москве

Поверка вакуумметра теплового VD в сжатые сроки (от 1 дня) с выдачей свидетельства МИ 140-89 и МИ 1997-89. Оперативно Аккредитованная лаборатория

Номер в ГРСИ РФ

43629-10

Методика поверки

МИ 140-89 и МИ 1997-89

Межповерочный интервал

1 год

Заявка на услугу

Уточним задачу, сроки и подготовим коммерческое предложение.

Стоимость

от 9200 ₽

КП и консультация Договор и закрывающие документы Работаем с юрлицами по всей России

Назначение: для измерений абсолютного давления негорючих газов. Могут применяться в системах автоматического контроля, регулирования и управления технологическими процессами в различных областях промышленности.

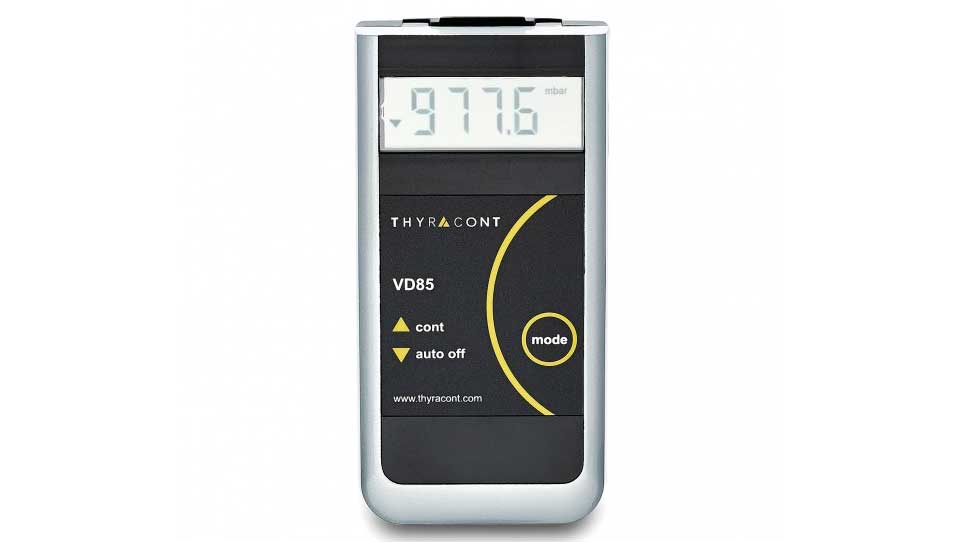

Поверка вакуумметра теплового VD

Принцип действия вакуумметра основан на зависимости теплопроводности разреженного газа от давления. Конструктивно вакуумметр состоит из первичного измерительного преобразователя Пирани и измерительного блока (контроллера).

Под воздействием измеряемого давления изменяется теплопроводность газа, что приводит к изменению температуры тонкой нагретой проволоки (нити накала измерительного преобразователя Пирани). Проволока является плечом измерительной мостовой схемы.

Изменение сопротивления этого плеча, вызванное изменением его температуры, приводит к разбалансу моста. При этом возникает электрический сигнал пропорциональный давлению, который преобразуется в нормированный выходной электрический сигнал и поступает для обработки на вход измерительного блока (контроллера) вакуумметра. На дисплее контроллера отображается значение измеренного абсолютного давления.

Вакуумметры выпускаются в двух модификациях: VD83 и VD84, отличающихся диапазонами измерений и конструктивным исполнением (вакуумметры УОХ3 изготавливаются с встроенным измерительным преобразователем, а VD84 с автономным измерительным преобразователем, который при эксплуатации соединяется с контроллером при помощи электрического кабеля). В состав вакуумметров входит первичный измерительный преобразователь УР52 1 или VSP522 с встроенным температурным компенсатором. Измерительный преобразователь УР521 отличается от VSP522 типом фланца вакуумного присоединения и габаритными размерами. Вакуумметры имеют корректоры нуля и атмосферного давления.

Вакуумметры могут поставляться в исполнениях с обозначением Ж. Эти вакуумметры оснащены инфракрасным информационным портом, предназначенным для обмена данными с персональным компьютером. В этом случае вакуумметр имеет возможность сохранения результатов измерений в устройстве регистрации данных.

Поверка вакуумметров проводится по МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки» и МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки» .

Межповерочный интервал -1 год.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 27758-88 «Вакуумметры. Общие технические требования»
ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1.10″⁸-1.10³ Па».
ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7.10²-4000.10² Па».
Техническая документация компании «Thyracont Vacuum Instruments GmbH» Германия.
