Поверка трансформатора тока Т-0,66 У3 и Т-0,66 М У3 в Москве
Назначение: для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Поверка трансформатора тока Т-0,66 У3 и Т-0,66 М У3
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Трансформаторы являются масштабными измерительными преобразователями. Конструктивно состоят из витого, ленточного магнитопровода изолированного полиэтиленовыми прокладками, корпуса из трудногорючего самозатухающего поликарбоната. Выводы первичной обмотки, включаемой в цепь измеряемого тока, обозначены Л1 и Л2, потенциальный вывод Л1′, выводы вторичной обмотки, к которой подключаются приборы, обозначены И1 и И2. Трансформаторы изготавливаются в двух конструктивных исполнениях: Т-0,66 У3 и Т-0,66 М У3, отличающихся габаритными размерами. Корпуса трансформаторов Т-0,66 У3 компактнее. Климатическое исполнение по ГОСТ 15150-69 — «У3».

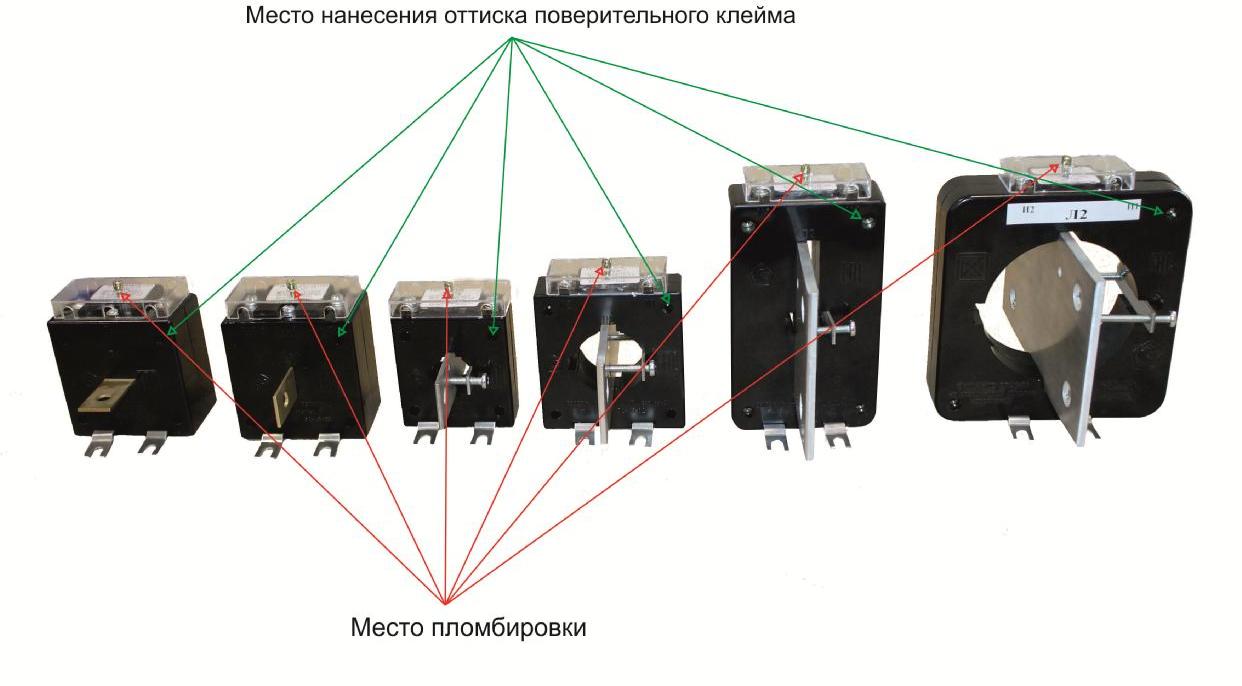

Для предотвращения доступа к вторичной обмотке и сердечнику трансформатора на корпусе в месте установки соединительных винтов корпуса предусмотрено место для нанесения оттиска поверительного клейма. Выводы вторичной обмотки трансформатора закрываются прозрачной пластиковой крышкой и пломбируются после установки трансформатора. Общий вид трансформаторов тока, места пломбировки и нанесения оттиска поверительного клейма изображены на рисунках 1 и 2.
Программное обеспечение
отсутствует.
Поверка осуществляется по ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
Основные средства поверки:
- Трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (рег. № 19453-00);
- Прибор сравнения КНТ-05 (рег. № 37854-08);
- Магазин нагрузок МР 3027 (рег. № 34915-07).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик трансформаторов тока с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт трансформатора тока или на свидетельство о поверке и методом давления на специальную мастику в месте установки соединительных винтов корпуса.
Сведения о методах измерений
отсутствуют.
Нормативные документы
- ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия».
- ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
- ТУ 27.11.42-003-08826343-2007 «Трансформаторы тока типа Т-0,66».
