Поверка трансформатора напряжения НИОЛ в Москве

Назначение: для применения в электрических цепях переменного тока частотой 50 или 60 Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в шкафах комплектных распределительных устройствах (КРУ).

Заменен в 2009 г. на 31752-09

Поверка трансформатора напряжения НИОЛ

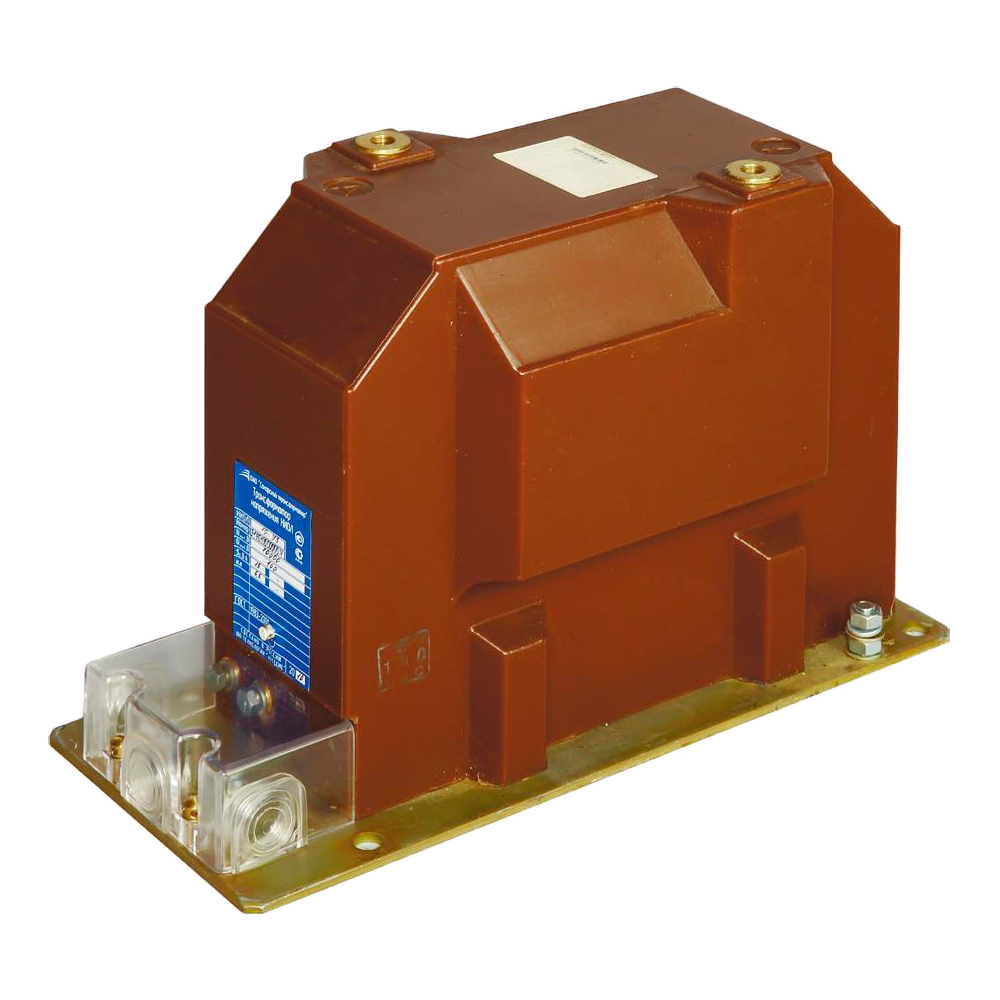

Трансформатор напряжения НИОЛ по принципу конструкции является катушечным, опорным и представляет собой блок, состоящий из магнитопровода и двух обмоток: первичной и вторичной, который залит компаундом на основе эпоксидной смолы.

Поверх первичной обмотки проложен экран из фольги, соединённый с высоковольтным выводом первичной обмотки. Выводы первичной обмотки выполнены в виде контактных гаек с резьбой М10, размещённые в верхней части трансформатора, выводы вторичной обмотки выполнены в виде контактных гаек М6, которые расположены в нижней части трансформатора, защищены козырьком от случайных попаданий металлических предметов.

В литом блоке также залиты четыре гайки М10 для крепления трансформатора при монтаже.
