Поверка тепловизора FLIR T1020 в Москве
Тепловизор FLIR T1020 разработан для технической диагностики в промышленности и строительстве. Чувствительность тепловизора в два раза выше, чем у неохлаждаемых камер прошлых поколений с ик-матрицей 640 × 480 пикселей. Съёмные объективы с новой оптической системой OSX™ Precision HDIR. Поддерживаются широкоугольные и телескопические объективы. Настраиваемая фокусировка. Функции MSX и UltraMax. Прочный прорезиненный корпус. Поверка тепловизора FLIR T1020 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка тепловизора FLIR T1020
Инфракрасные тепловизоры FLIR T1020, FLIR T1030sc являются оптико-электронными измерительными приборами, принцип действия которых основан на фиксировании инфракрасного (теплового) электромагнитного излучения, исходящего от каждого нагретого объекта. Через оптическую систему на приёмник, представляющий собой неохлаждаемую микроболометрическую матрицу, фокусируется инфракрасное (тепловое) электромагнитное излучение. Далее инфракрасное (тепловое) электромагнитное излучение посредством электронного блока преобразуется в цифровой сигнал. Цифровой сигнал после математической обработки отображается в виде термограммы на ЖК-дисплее.
Термограмма представляет собой спектрозональную картину, отображающую распределение температуры на поверхности объекта или на границе разделения различных сред. Измерение температуры осуществляется в любой точке термограммы, значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта на термограмме определяются угловым полем зрения инфракрасной камеры.
В инфракрасных камерах FLIR T1020, FLIR T1030sc предусмотрена возможность установки значения излучательной способности объекта, отличаются инфракрасные камеры FLIR T1020, FLIR T1030sc техническими характеристиками.
Корпус состоит из нескольких частей, соединенных пластиковыми защелками. Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации и для предотвращения несанкционированного доступа, при вскрытии корпуса пластиковые защелки ломаются.
Повышение эффективности работы

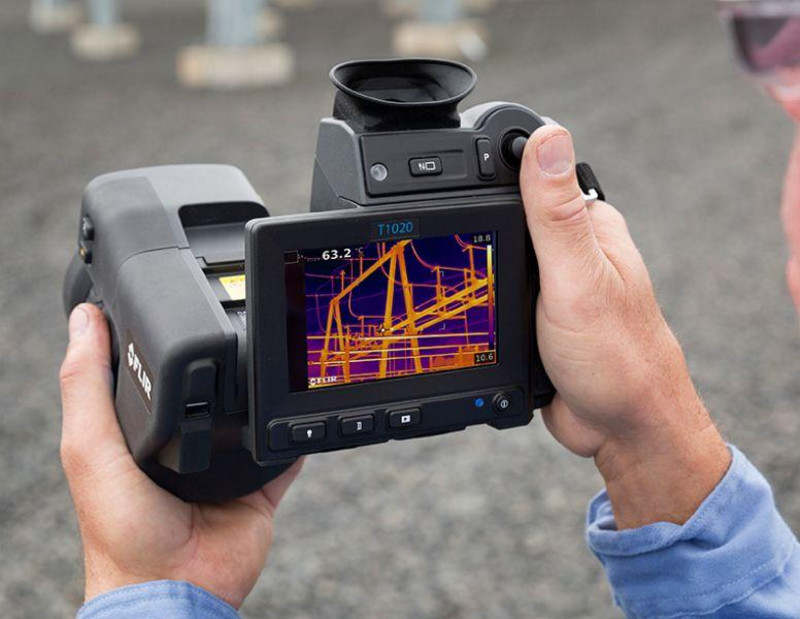

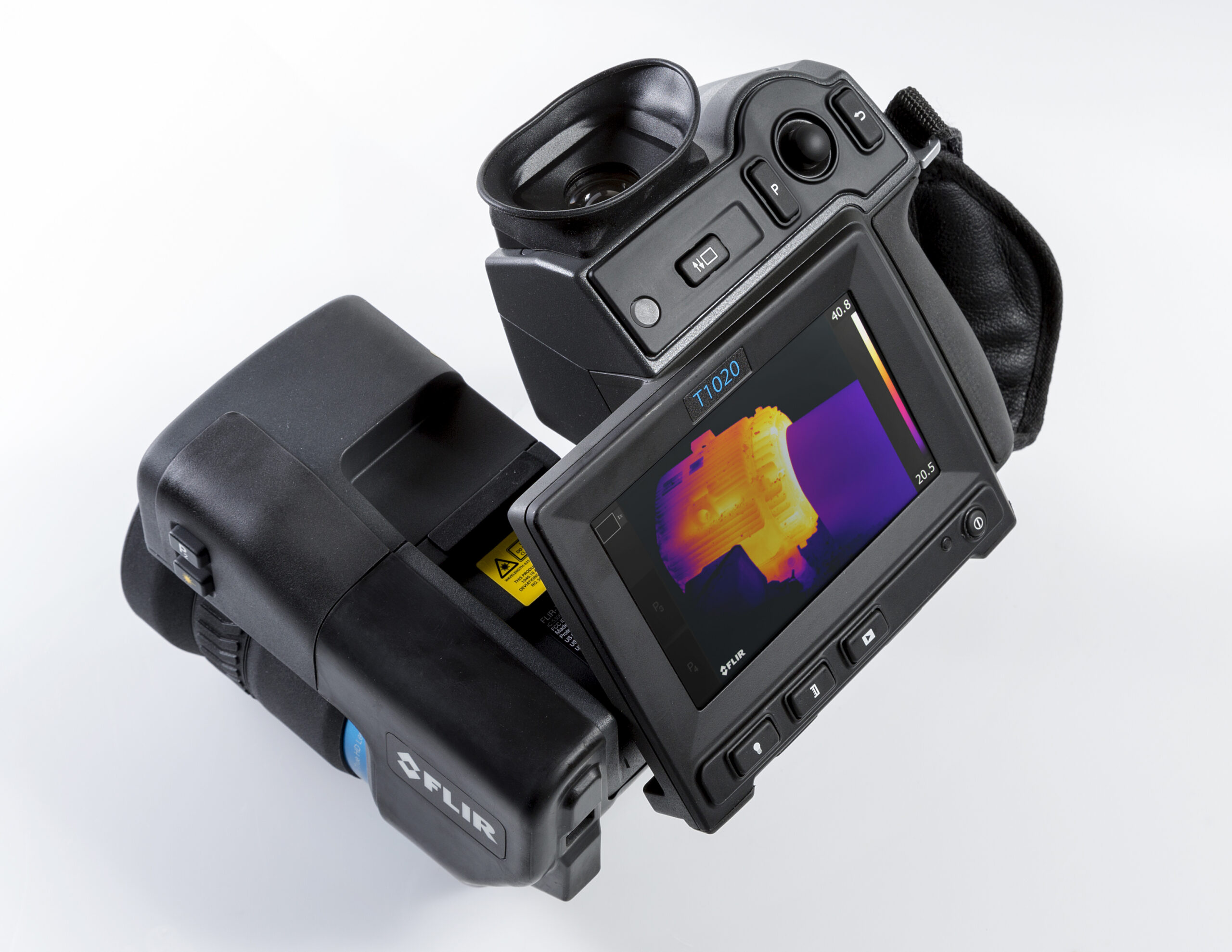

Инженеры компании FLIR при разработке T1020 старались сделать камеру удобной и эргономичной. Им это удалось. Для сенсорного экрана диагональю 4,3 дюйма предусмотрены различные уровни яркости, что позволяет использовать камеру даже при прямом солнечном свете. При сильных бликах может оказаться более удобным другой способ — нажатием кнопки отправить изображение на встроенный в камеру видоискатель высокого разрешения. Четыре программируемых кнопки и два варианта программируемых параметров измерения дают возможность быстро переключаться между часто используемыми настройками. Вращающийся на 120° оптический блок предоставляет полезное разнообразие углов обзора и полную свободу при съёмке. Помогает сохранить контроль в сложных условиях съёмки, обнаружить цели, расположенные вне зоны прямой видимости. Благодаря встроенному GPS и компасу к каждому изображению добавляются координаты местоположения, так что вам больше не придётся задаваться вопросом, где был сделан снимок.

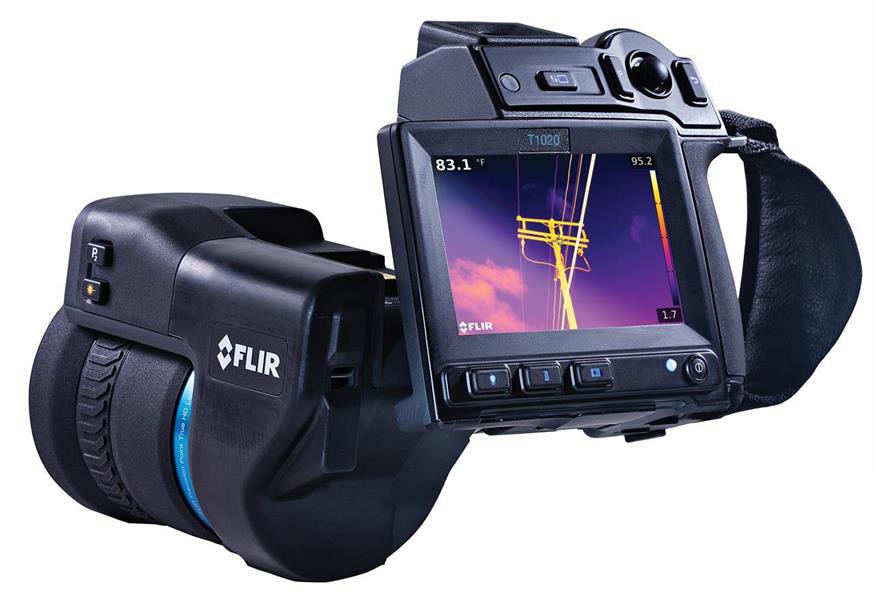

Особенности тепловизора FLIR T1020
- Разрешение 1024 × 768 HD, 786/432 пикселя
- Чувствительность 0,02 °C
- Частота кадров 30Гц
- Наблюдение и измерение температуры от -40 до 2000 °C (-40 до 3632 °F)
- Функция UltraMax удваивает разрешение до 2048 х 1536
- Объектив OSX Precision HDIR обеспечивает повышенную точность с малым уровнем шума
- Точность ±1% в основном диапазоне температур
- Непрерывная автофокусировка и динамическая ручная фокусировка
- Технология MSX объединяет полноценное инфракрасное изображение с видимыми в обычном спектре деталями
- Интерфейсы Wi-Fi и Bluetooth для передачи видеопотока и отснятых роликов на устройства Apple или Android
Поверка осуществляется по документу РТ-МП-3464-442-2017 «ГСИ. Инфракрасные камеры FLIR T1020, FLIR T1030sc. Методика поверки», утверждённому ФБУ «Ростест-Москва» 08 июня 2017 г. Основные средства поверки:
— эталонный излучатель — протяжённое чёрное тело ПЧТ 540/40/100, 2 разряда по ГОСТ Р 8.558-2009, в диапазоне от плюс 30 до плюс 95 °С; тепловой тест-объект с переменной щелью и тепловой тест-объект с метками, излучательная способность не менее 0,96; поворотный столик, точность задания угла 1°; измерительная линейка, длина 500 мм, ц.д. 1 мм;
— эталонные источники излучения в виде моделей черного тела 1 разряда по ГОСТ Р 8.558-2009 в диапазоне от плюс 5 до плюс 150 °С.
— эталонный пирометр полного и частичного излучения 1 разряда по ГОСТ Р 8.558-2009 в диапазоне от плюс 5 до плюс 150 °С.
— эталонные источники излучения в виде моделей черного тела 2 разряда по ГОСТ Р 8.558-2009 в диапазоне от минус 40 до плюс 2000 °С 2 разряда.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
- ГОСТ 8.619-2006 ГСИ. Приборы тепловизионные измерительные. Методика поверки Техническая документация изготовителя «FLIR Systems AB»
