Поверка штангенциркуля торговой марки Micron в Москве
Назначение: предназначены для измерения наружных и внутренних линейных размеров изделий и глубины отверстий.
Поверка штангенциркуля торговой марки Micron
Штангенциркули выпускаются следующих модификаций:
- с отсчетом по нониусу
- с отсчетом по круговой шкале
- с цифровым отсчетным устройством
Принцип действия штангенциркулей с отсчетом по нониусу — механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге
с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей с отсчетом по круговой шкале — механический. Отсчет размеров производится методом непосредственной оценки по миллиметровым делениям
шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Имеется возможность установки нуля.

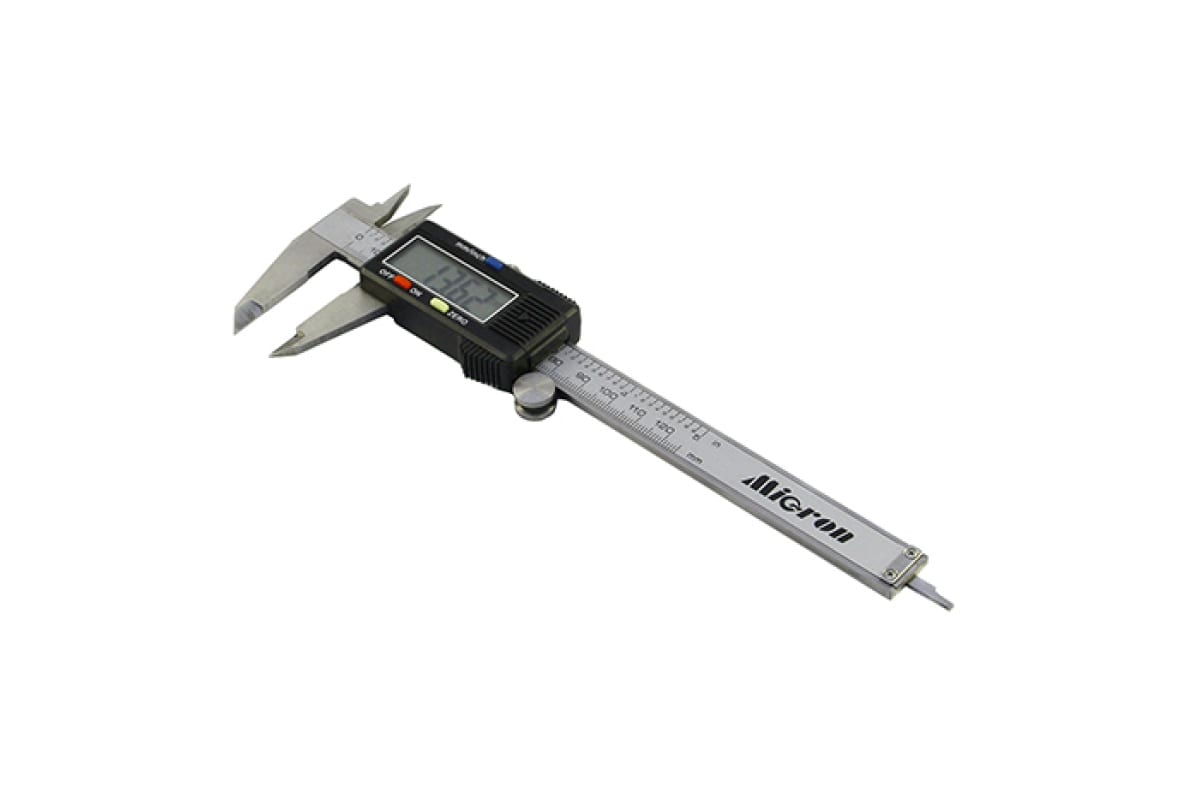

Принцип действия штангенциркулей с цифровым отсчетным устройством — механический с выводом показаний на дисплее электронного отсчетного устройства. Отсчет размеров
производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. На рамке находятся кнопки включения-выключения штангенциркуля (ON/OFF), установки нуля (ZERO), выбора режима единиц измерений мм/дюйм (mm/inch) и др. Количество кнопок штангенциркуля может быть разное в зависимости от модификации. Питание штангенциркуля осуществляется от встроенного источника питания. Ряд модификаций штангенциркулей выпускаются с большим ЖК экраном — высота символов не менее 11 мм, с двойной системой питания — от солнечной батареи (SOLAR), а также с функцией (ABS) позволяющей переключать штангенциркуль из режима абсолютных измерений в режим относительных.
Штангенциркули выпускаются следующих типов:
- двусторонние с глубиномером предназначены для измерения наружных и внутренних размеров, измерения глубины пазов, выемок и т. д. Состоят из штанги, рамки с отсчетным устройством, зажимающего элемента, губок с кромочными измерительными поверхностями для измерения внутренних размеров, губок с плоскими измерительными поверхностями для измерения наружных размеров, глубиномера.
- двусторонние без глубиномера предназначены для измерения наружных и внутренних размеров. Состоят из штанги, рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с кромочными измерительными поверхностями для измерения наружных размеров, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно.
- односторонние предназначены для измерения наружных и внутренних размеров.
Состоят из штанги, рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно.
Поверка осуществляется по документу МП 70557-18 «Штангенциркули торговой марки «Micron». Методика поверки», утвержденному ФБУ «Ивановский ЦСМ» 20.10.2016 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные, рабочий эталон единицы длины 4 разряда по ГОСТ Р 8.763-2011
- микрометр типа МК25 класс точности 2 по ГОСТ 6507-90 (Рег. No 32779-06)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде наклейки и оттиска наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к штангенциркулям торговой марки «Micron»
- ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1·10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
- Техническая документация фирмы MICRONTOOLS S.P.O., Чешская Республика
