Поверка преобразователя точки росы Easidew в Москве
Назначение: для непрерывных измерений температуры точки росы в газовых и жидких средах.

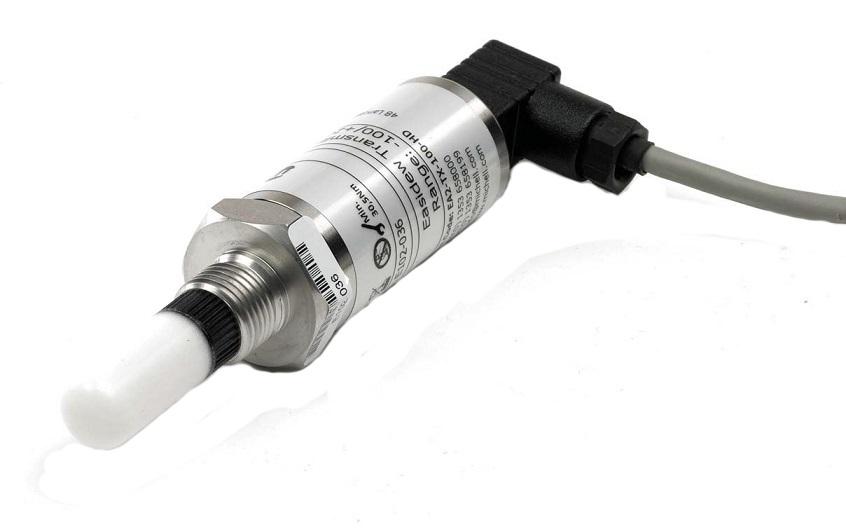

Поверка преобразователя точки росы Easidew
Принцип действия преобразователей основан на сорбционном методе измерения температуры точки росы. Сенсор влажности преобразователей состоит из трех слоев, размещенных на керамической подложке: двух пористых проводящих слоев, разделенных активным адсорбирующим слоем. Тем самым сенсор влажности представляет собой миниатюрный конденсатор. Молекулы воды из анализируемого газа свободно проникают сквозь проводящий слой в адсорбирующий. Молекулы воды обладают высоким дипольным моментом, поэтому их присутствие в адсорбирующем слое изменяет диэлектрическую проницаемость среды между проводящими слоями (обкладками конденсатора), тем самым изменяя ёмкость конденсатора.
Блок электроники с дисплеем и клавиатурой для настройки порогового реле предназначен для локального отображения измеренных преобразователем значений, а также для передачи данных в систему управления. Для интеграции с системой управления предусмотрен линейный токовый выход 4.. .20 мА, цифровой порт RS232 или RS485, а также релейные выходы
Поверка осуществляется по документу МП 70078-17 «Преобразователи точки росы серии Easidew. Методика поверки», утвержденному Восточно-Сибирским филиалом ФГУП «ВНИИФТРИ» 07.07.2017 г.
Основные средства поверки:
Генератор влажного газа Michell Instruments модификации VDS-3, ГР № 48434-11. Диапазон температуры точки росы от минус 100 до плюс 20 °С. Пределы допускаемой абсолютной погрешности при воспроизведении температуры точки росы ± 0,2 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус преобразователя.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».
- Техническая документация Фирмы «Michell Instruments Ltd», Великобритания.
