Поверка плотномера грунта ZFG 3000 в Москве

Измерители динамического модуля упругости грунтов Zorn ZFG (далее — измерители) предназначены для определения динамического модуля упругости (несущей способности) грунта и оснований дорог методом штампа, имитирующим проезд автомобиля по дорожному покрытию, согласно основным положениям стандарта СТ СЭВ 5497-86. Поверка плотномера грунта ZFG 3000 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Легкий дефлектометр с падающим грузом ZFG 3000 GPS для определения степени уплотнения грунтов является преемником разошедшейся многотысячным тиражом модели ZFG 2000. Мы отказались от устаревшей карты памяти размером с кредитную карточку со сложным в установке считывающим устройством в пользу карты SD и внутреннего запоминающего устройства, еще более производительных аккумуляторов и определения местоположения при помощи системы GPS. Визуализация местоположения в перспективном формате UTM (Universal Transverse Mercator) гарантирует возможность применения прибора в том числе для решения будущих задач в сфере прокладки трубопроводов и кабельных траншей.

Описание

Измерители состоят из механического ударного устройства и электронного блока. Принцип работы измерителей заключается в измерении амплитуды полной осадки (перемещения) S грунта под круглым штампом (платформой, плитой), при воздействии на него ударной силы (нагрузки) F. Во время удара электронный блок измерителя автоматически записывает сигнал с датчика перемещения. Одновременно с этим, микропроцессор производит двойное интегрирование сигнала ускорения, и вычисляет амплитуду осадки грунта. По формуле, связывающей измеренную величину амплитуды полной осадки (перемещения) S грунта и ударную силу (нагрузку) F, в электронном блоке вычисляется динамический модуль упругости Еуа, характеризующий деформативность грунта.

Измерители выпускаются в двух модификациях: Zorn ZFG 3.0 GPS и Zorn ZFG 3000 GPS. Модификации измерителей отличаются конструкцией электронных блоков и их функциональностью. Обе модификации имеют возможность работы с нагрузочными механизмами 10 кг и 15 кг.

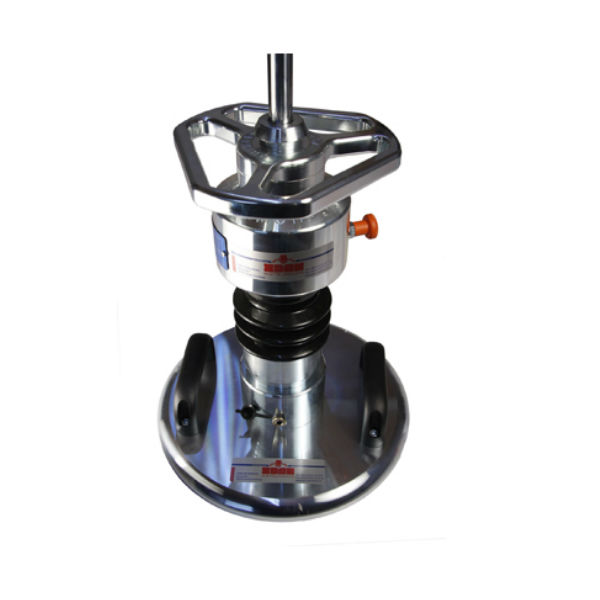

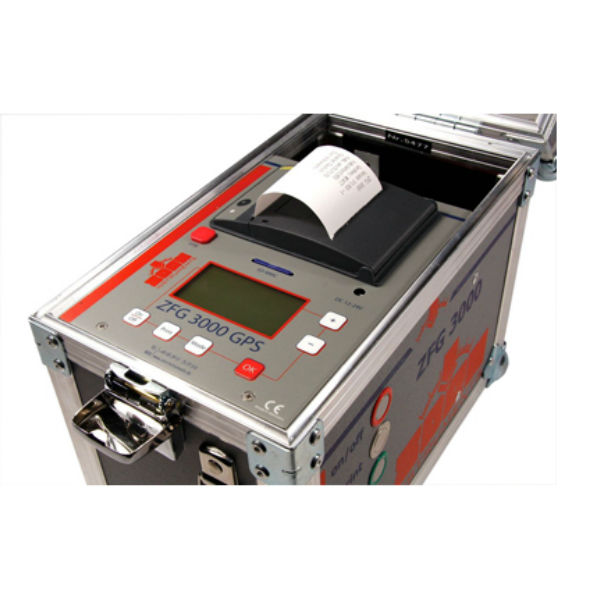

Внешний вид измерителей представлен на рисунке 1 и 2.

Место пломбирования от несанкционированного доступа расположено на задней стороне электронного блока на винте крепления корпуса. Это место одновременно является местом нанесения оттиска клейма при поверке.

Поверка плотномера грунта ZFG 3000 и программное обеспечение

Исполнительный код программного обеспечения измерителя храниться в постоянном запоминающем устройстве и в энергонезависимой памяти данных, которые находятся на одном кристалле микроконтроллера. Защита этих областей осуществляется на стадии программирования кристалла установкой ячеек защиты. После программирования этих ячеек, доступ к метрологически значимой части программного обеспечения прекращается.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С.
