Поверка нутромеров микрометрических трехточечных НМТ и НМТЦ в Москве
Назначение: для трехточечных измерений внутренних диаметров глухих и сквозных отверстий.
Поверка нутромеров микрометрических трехточечных НМТ и НМТЦ
В нутромерах применен абсолютный метод измерений: измеряется линейное перемещение измерительных стержней от исходного положения.

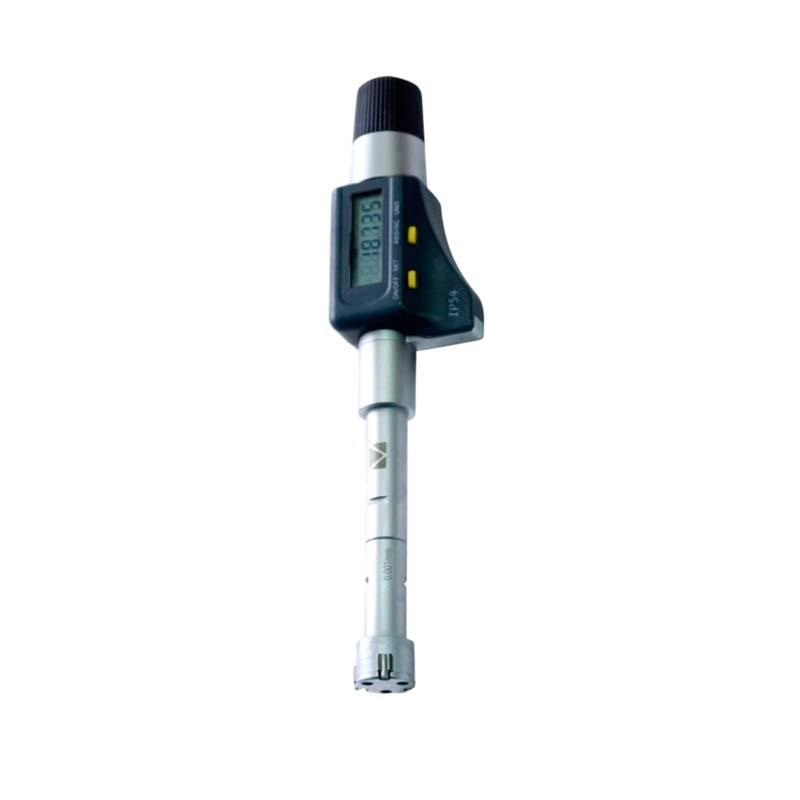

Конструктивно нутромер состоит из микрометрической головки и устройства, передающего линейное перемещение микрометрического винта к трем самоцентрирующимся измерительным стержням, расположенным под углом 120° друг к другу. Измерительные стержни имеют твердосплавное покрытие. Между микрометрической головкой и измерительными стержнями может быть установлен удлинитель для увеличения глубины измерений.
Поверка осуществляется по документу МП 06/002-13 «Нутромеры микрометрические трехточечные НМТ и НМТЦ. Методика поверки», утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 01 августа 2013 г.
Основные средства поверки:
- набор колец измерительных 4 разряда (ГОСТ Р 8.763-2011);
- горизонтальный компаратор ИЗА-8;
- кругломер 2 класса точности по ГОСТ 17353.
Сведения о методах измерений
- Методики (методы) измерений приведены в паспорте «Нутромер микрометрический трехточечный НМТ и НМТЦ».
Нормативные и технические документы, устанавливающие требования к нутромерам микрометрическим трехточечным НМТ и НМТЦ
- ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
- Техническая документация изготовителя.
