Поверка мультиметра U3401A, U3402A, U3606A в Москве
Назначение: для измерения параметров электрических цепей постоянного и переменного тока, определения работоспособности полупроводниковых диодов, тестирования электрических цепей на непрерывность . Мультиметры модификации ц3606А могут работать в режиме источника напряхнения и силы постоянного тока.
Область применения мультиметров — электротехника, электроприводы , промышленная автоматизация, системы радпределения энергии и электромеханическое оборудование.
Поверка мультиметра U3401A, U3402A, U3606A

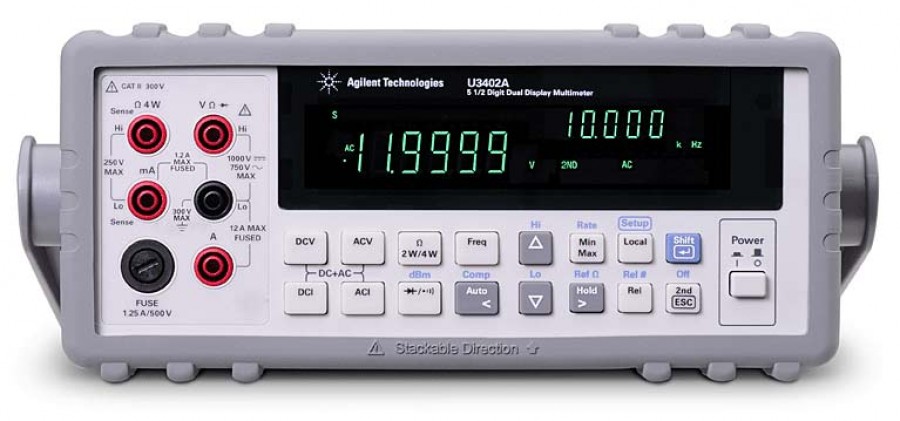

Мультиметры цифровые U3401A, U3402A, U3606A представляют собой многофункциональные электроизмерительные приборы . На лицевой панели мультиметров расположены выключатель питания , функциональные клавиши , входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети , жидкокристаллический цифровой дисплей . Функциональные клавиши служат для переключения режимов измерения и выбора специальных функций при измерениях . На задней панели мультиметров расположены разъем питания от сети переменного тока, клемма ваземления и соединители интерфейса. Модификации U3401A, U3402A снабжены интерфейсом RS-232, модификация U3606A снабжена интерфейсами USB 2.0 и GPIB (IEEE-488).
Для проведения измерений мультиметры непосредственно подключают к измеряемой цепи . Процесс измерения отображается на двухстрочном жидкокристаллическом дисплее в виде цифровых значений результатов измерений , индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов .
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее. Отличие мультиметров цифровых U3401A, U3402A, U3606A заключается в различных функциональных возможностях и технических характеристиках.
Поверку мультиметров следует проводить в соответствии с документом МП-169/447-2009 «Мультиметры цифровые U3401A, U3402A, U3606A. Методика поверки », утвержденным ГЦИ СИ ФГУ «Ростест—Москва» в декабре 2009 г.
Основное оборудование , используемое при поверке :
- калибратор универсальный FLUKE 5520А;
- мультиметр цифровой прецизионный 8508А.
Межповерочный интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22261-94 « Средства измерения электрических и магнитных величин . Общие технические условия».
- ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые, напряжения, тока, сопротивления . Общие технические условия и методы испытаний ».
- Техническая документация фирмы «Agilent Technologies, Inc.», США
