Поверка измерителей длины длинномерных материалов ИД-2 в Москве
Назначение для:
- измерения длины нитей, проволоки, ленты, сетки, канатов;
- подачи сигналов на исполнительные механизмы станков;
- учета количества мотков, бобин и т.д.
01.02.2013 продлен срок свидетельства Взамен № 15481-96
Поверка измерителей длины длинномерных материалов ИД-2
В состав измерителей входят:
- измеритель ИД;
- индукционный датчик БВИ 035-00.
Измеритель ИД состоит из центрального устройства, блока сопряжения с датчиком, блока индикации, кнопок установки задания и сброса, блока источника питания и блока формирования сигнала «Останов стана».
Сигнал с датчика БВИ-035-00 поступает на блок сопряжения и центральное устройство, которое осуществляет подсчет импульсов и пересчет в «метры». Кнопками установки задания набирается необходимое значение длины, при достижении которого центральное устройство выдает сигнал «останов стана» в блок формирования сигнала.

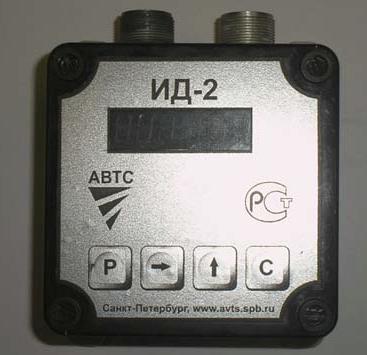

Конструктивно измеритель выполнен в виде настольного прибора. Датчик БВИ 035-00 крепится на валу (шпинделя) станка.
Программное обеспечение отсутствует.
Поверка осуществляется по документу МП 15481-07 «Измеритель длины длинномерных материалов ИД-2. Методика поверки», утвержденным ГЦИ СИ «ВНИИМ им. Д. М. Менделеева» в апреле 1996 г.
Основные средства поверки: мегаомметр, генератор Г5-72, частотомер-хронометр Ф5080, электросекундомер ПВ-53Л.
Сведения о методах измерений
- Методика измерений изложена в руководстве по эксплуатации.
Нормативные документы
- МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 … 50 м и длин волн в диапазоне 0,2 … 50 мкм».
- Технические условия ТУ-13-02806-1-96.
