Поверка источника питания постоянного тока Б5-71/1ММ в Москве
Назначение: для воспроизведения значений напряжения и силы постоянного тока и применяются для питания различных устройств стабилизированным постоянным напряжением и током в лабораторных и промышленных условиях.
Поверка источника питания постоянного тока Б5-71/1ММ
Принцип действия источников питания Б5-71 /l ММ основан на выпрямлении напряжения сети входным мостовым выпрямителем. Напряжение далее стабилизируется ключевым —
широко-импульсным регулятором и преобразовывается в выходное напряжение трансформаторным преобразователем и выходным выпрямителем.

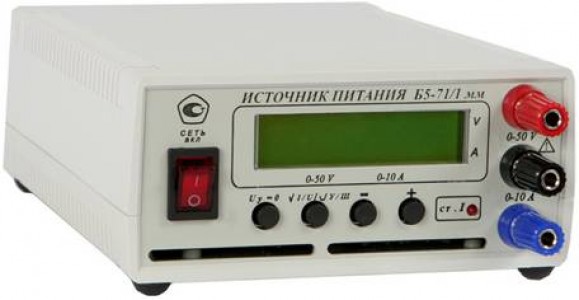

Источники питания выполнены в виде моноблока со съемным сетевым шнуром питания На передней панели расположены цифровой индикатор текущих и установленных значении 1 тока и напряжения , индикатор режима стабилизации тока, кнопки управления, гнезд выходного напряжения . На задней панели находится разъем для подключения сетевого шнур, питания.
Поверка источников питания проводят в соответствии с приложением А « Методике поверки» руководства по эксплуатации «Источники питания постоянного тока Б5-71/1 ММ» согласованным руководителем ГЦИ СИ ФГУ « Нижегородский ЦСМ» в апреле 2009 г.
Основные средства поверки :
- вольтметр универсальный В7-б5;
- микровольтметр ВЗ -57;
- катушка электрического сопротивления Р310 0,01 Ом , класс точности 0,02;
- осциллограф мультиметр С 1-1 l 2 А .
Межповерочный интервал 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин . Общие технические условия .
- ТУ 6688-001-75414802-2009 Источник питании постоянного тока B5-71 / 1 ММ . Технические условия
