Поверка генератора сигнала специальной формы АКИП-3422/2 в Москве
Назначение: для генерации периодических смодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы.
Поверка генератора сигнала специальной формы АКИП-3422/2
Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на комбинировании технологии прямого цифрового синтеза (DDS) и генерации сигналов произвольной формы (Arb). Это позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, формировать сигналы произвольной формы.

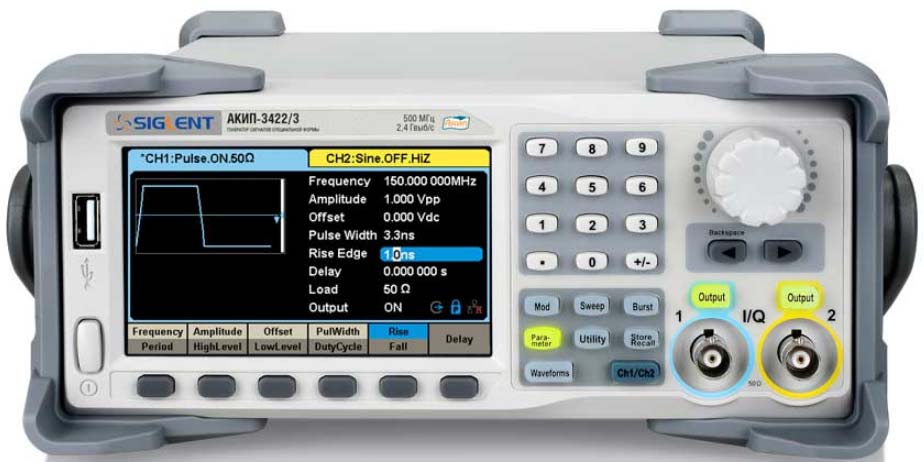

На передней панели генераторов находится цветной сенсорный жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Управление режимами работы, выбор регулируемых параметров, включение и отключение выходов генераторов осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура. В нижней правой части панели расположены выходные разъемы двух основных каналов.
На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейсы связи с персональным компьютером, входной разъем встроенного частотомера для контроля частоты сигнала, входной/выходной разъем опорной частоты 10 МГц, универсальный разъем (вход сигнала внешней модуляции и сигнала запуска, выход сигнала запуска и сигнала синхронизации).
Поверка осуществляется по документу ПР-11-2018МП «Генераторы сигналов специальной формы серии АКИП-3422. Методика поверки», утвержденному АО «ПриСТ» 29 марта 2018 г.
Основные средства поверки:
- частотомер универсальный CNT-90 (Госреестр № 41567-09);
- стандарт частоты водородный Ч1-1007 (Госреестр № 40466-09);
- ваттметр поглощаемой мощности СВЧ NRP-Z51 (Госреестр № 68120-17);
- вольтметр универсальный В7-78/1 (Госреестр № 69742-17);
- измеритель нелинейных искажений С6-12 (Госреестр № 10737-86);
- осциллограф цифровой запоминающий HD06104AR (Госреестр № 66613-17);
- анализатор сигналов N9030A (Госреестр № 51073-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- ГОСТ 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 10 до 210 Гц.
- ГОСТ Р 8.562-2006 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний. Техническая документация изготовителя «SIGLENT TECHNOLOGIES CO., LTD.».
