Поверка газоанализатора ТS4000Н в Москве

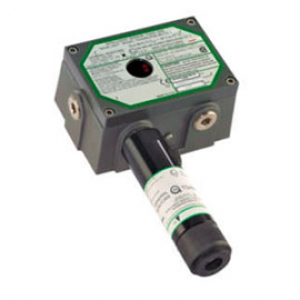

Газоанализатор токсичных газов TS4000H с питанием от +24VDC, конструктивно состоит из основного устройства, модуля интерфейса и передачи данных и электрохимической ячейки (сенсора). Датчик TS4000H предназначен для непрерывного контроля в диапазоне ppm-концентрации (миллионных частей) различных токсичных газов, таких как аммиак, угарный газ, хлор, диоксид хлора, хлористый водород, окись азота, диоксид азота, озон, диоксид серы, а также дефицита кислорода. Для конфигурирования TS4000H на обнаружение конкретного газа необходимо просто установить соответствующий сенсор и провести его калибрование. Поверка газоанализатора ТS4000Н проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка газоанализатора ТS4000Н
Управляемый микропроцессором электронный Модуль интерфейса обрабатывает информацию, полученную сенсором в месте его установки, и передает измерительные данные в основное устройство для их контроля и отображения.
Газоанализатор TS4000H сертифицирован как взрывозащищенное оборудование с искробезопасной цепью и предназначен для применения во взрывоопасных зонах (ввиду наличия взрывонепроницаемой оболочки основного устройства и барьера искробезопасности модуля интерфейса). Датчик также может применяться во взрывобезопасных зонах.
Особенности:
- Универсальная измерительная головка на 10 типов токсичных газов
- Встроенная гальваническая развязка
- Не требующая настройки процедура калибровки, проводимая одним лицом
- Два светодиодных индикатора
- Трехзначный светодиодный дисплей
- Удаленная установка измерительного сенсора (до 610 м)
- Индикация срока службы сенсора
- Аналоговый выход 4-20 мА
- Двойная (резервированная) линия последовательной связи Modbus RS-485 и выход HART (опции)
- Три независимых релейных выхода для сигнализации 2-х уровней загазованности и неисправности.
Преимущества
- Снижение эксплуатационных расходов и стоимости ЗИП
- Замена сенсора в «горячем» режиме, без отключения питания, что облегчает обслуживание и снижает затраты
- Калибрование не интрузивным методом, запуск калибровки с помощью магнита
- Индикация состояний предупреждения и тревоги
- Отображение информации о рабочем статусе, концентрации загазованности и калибровочных данных
- Гибкость в выборе конфигурации монтажа
- Уменьшение времени простоя в результате своевременной замены сенсора
- Стандартный промышленный выход для передачи сообщений о наличии аварии и неисправности
- Дистанционное управление TS4000 посредством двух резервированных каналов связи (изменение уровней срабатывания реле тревоги и предупреждения, выборочный сброс сигналов неисправности, запрос калибровочной информации и др. функции)
- Простота подключения к устройствам оповещения (сиренам, маякам, ревунам и т.п.)
Поверка осуществляется по документу МП 2016-1 «Инструкция. Газоанализаторы стационарные ТS4000Н. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 декабря 2016 г.
Основные средства поверки:
- рабочий эталон 1-го разряда — генератор газовых смесей ГГС-03-03, (регистрационный номер 62151-15 в Федеральном информационном фонде) в комплекте с газовыми смесями — стандартными образцами состава: H2S/N2, ГСО № 10537-2014; Н2/воздух, ГСО № 10531-2014; СО/N2, ГСО № 10240-13; О2/N2, ГСО. № 10531-2014; SО2/N2, ГСО. № 10537-2014; NH3/N2,
ГСО № 10547-2014; NO/N2, ГСО № 10546-2014; NO2/N2, ГСО № 10546-2014; азот газообразный в баллоне под давлением, осч, сорт 1, ГОСТ 9293-74; - рабочий эталон 2-го разряда — установка для получения хлорвоздушных смесей УПГС-01Х, (регистрационный номер 21457-09);
- рабочий эталон 2-го разряда — генератор хлористого водорода ГРАНТ-НСl, (регистрационный номер № 45139-10);
- рабочий эталон 2-го разряда — генератор озона ГС-024-25, (регистрационный номер 23505-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.Знак поверки наносится в виде наклейки на свидетельство о поверке.
