Поверка газоанализатора ALTAIR 4X в Москве

Газоанализаторы ALTAIR 4X (далее — газоанализаторы) являются портативными автоматическими многоканальными приборами непрерывного действия. Поверка газоанализатора ALTAIR 4X проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Поверка газоанализатора ALTAIR 4X

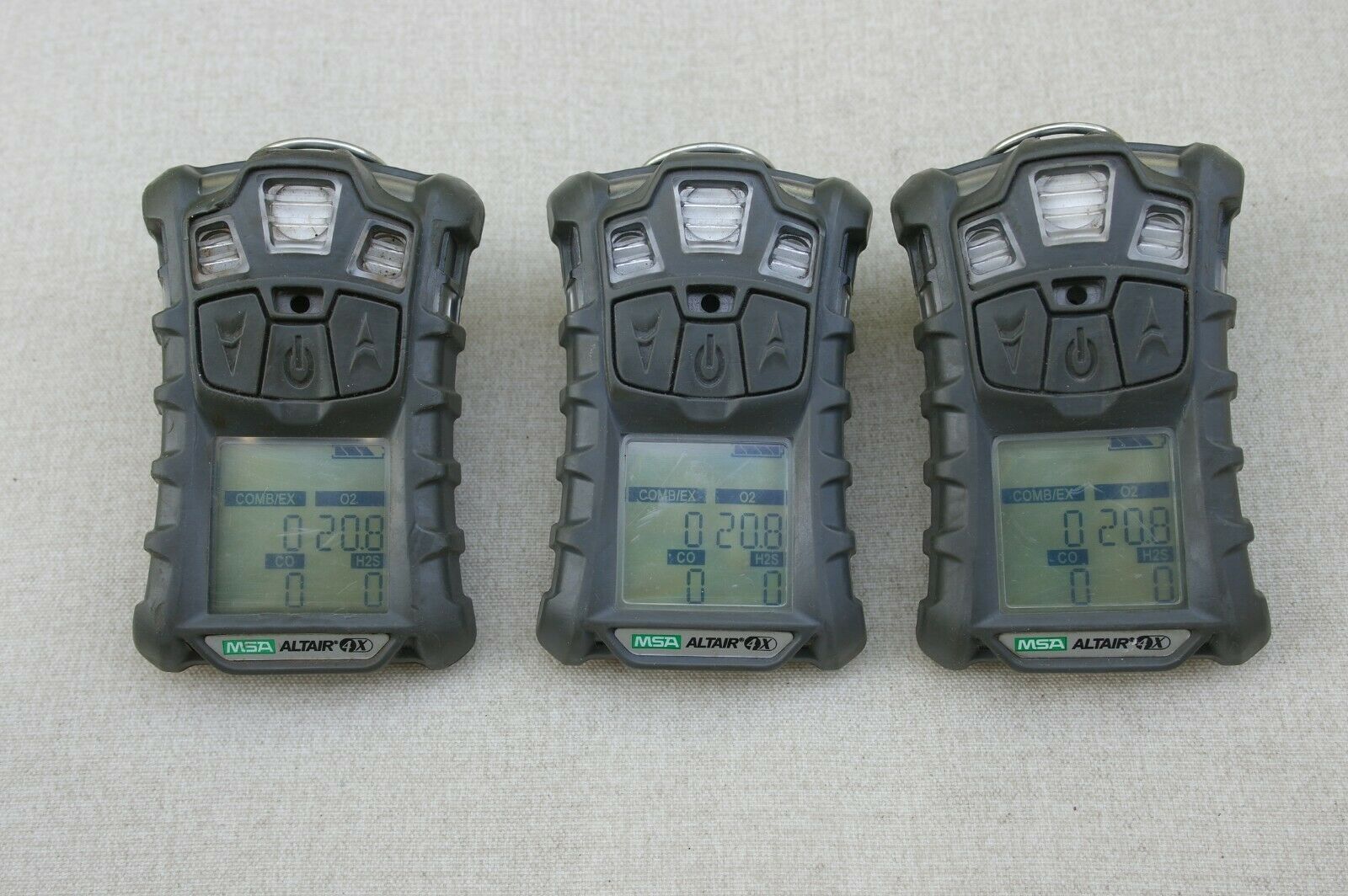

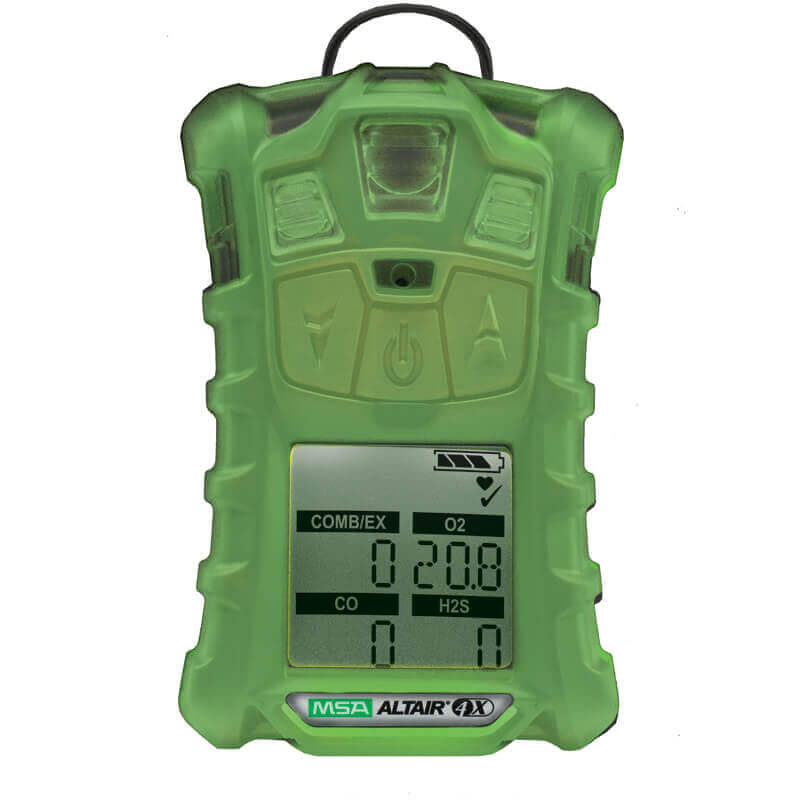

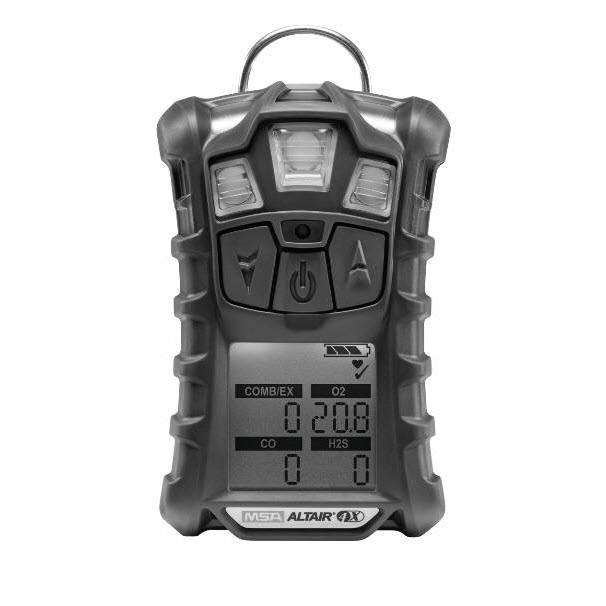

Конструктивно газоанализаторы выполнены одноблочными в пластмассовом обрезиненном корпусе (черного цвета или белого фосфоресцирующего).

Принцип измерений:

•  по каналу горючих газов — термокаталитический;
• по каналу объемной доли кислорода, объемной доли или массовой концентрации оксида углерода и сероводорода — электрохимический.

В составе газоанализатора используются датчики: термокаталитический XCell EX; термокаталитический XCell EX-М, оптимизированный для применения на шахтах; термокаталитический XCell EX-H, оптимизированный для высоких углевородов; электрохимический на кислород XCell О2; и один из сдвоенных электрохимических датчиков оксида углерода и сероводорода XCell H2S-CO; оксида углерода и сероводорода XCell H2S-CO H2-Res с компенсацией влияния водорода; оксида углерода и сероводорода на низкие концентрации XCell H2S-LC/CO; оксида углерода и диоксида азота XCell CO/NO2; сероводорода и диоксида серы XCell H2S/SO2.

Газоанализаторы могут комплектоваться максимум 3 датчиками для измерения до 4 определяемых компонентов: термокаталитическим на горючие газы, электрохимическими на токсичные газы.

Способ отбора пробы — диффузионный или принудительный при наличии побудителя расхода “Universal pump probe” в комплекте поставки.

Газоанализатор имеет жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающий отображение:

• результатов измерений содержания определяемых компонентов (выбор единиц измерения: массовая концентрация, мг/м3, или объемная доля, млн-1, осуществляется в режиме установки прибора и/или при заказе);
• текущего времени;
• уровня заряда аккумуляторов;
• меню пользователя;
• знака «V», подтверждающего успешно проведенную проверку работоспособности газоанализатора в течение последних 24 ч.;
• предупреждения об окончании срока службы сенсоров;
• информацию о срабатывании сигнализации по двум уровням для каждого измерительного канала.

Электрическое питание газоанализатора осуществляется от встроенного литиевополимерного аккумулятора.

Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала:

• звуковым сигналом;
• светодиодным индикатором;
• вибрационным сигналом тревоги;
• отображением на дисплее символов, обозначающих пороги срабатывания.

Газоанализаторы оснащены функцией «MotionAlert», оповещающей о неподвижности оператора, и функцией «InstantAlert», позволяющей пользователю подать сигнал тревоги вручную.

Газоанализаторы обеспечивают сигнализацию по усредненной концентрации газа за период 15 мин (STEL) и 8 ч (TWA).

Газоанализаторы поставляются с памятью данных и выводом данных на персональный компьютер при помощи ИК-порта.

Заводские установки порогов срабатывания сигнализации могут быть перенастроены пользователем в процессе эксплуатации в режиме установок прибора или с помощью программного обеспечения «MSA Link» для персонального компьютера.

Газоанализаторы выполнены во взрывозащищенном исполнении

Взрывозащищенность газоанализатора ALTAIR 4X с термокаталитическим датчиком XCELLTMEX для группы II обеспечивается видами взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р МЭК 60079.1-2008, «искробезопасная электрическая цепь i» по ГОСТ Р 52350.112005 (МЭК 60079.11:2006), герметизация компаундом «m» по ГОСТ Р 52350.18-2006 (МЭК 60079.18:2004), а для группы I — видами взрывозащиты «искробезопасная электрическая цепь i» по ГОСТ Р 52350.11-2005 (МЭК 60079.11:2006), специальный «s» по ГОСТ 22782.3-77 и выполнением их конструкции в соответствии с ГОСТ Р МЭК 60079.0-2007.

Взрывозащищенность газоанализатора ALTAIR 4X (без термокаталитического датчика XCELLTMEX) для групп I и II обеспечивается видами взрывозащиты «искробезопасная электрическая цепь i» по ГОСТ Р 52350.11-2005 (МЭК 60079.11:2006) и выполнением их конструкции в соответствии с ГОСТ Р МЭК 60079.0-2007.

Маркировка взрывозащиты газоанализатора по ГОСТ Р МЭК 60079-0-2007:

• Ex ia I Ma (без термокаталитического датчика),
• Ex ia s I Ma (с термокаталитическим датчиком),
• Ex ia IIC T4 Ga,
• Ex d ia mb IIC T4 Gb.

Маркировка взрывозащиты побудителя расхода “Universal pump probe”:

Ex ia II CT3, T4 Ga.

Степень защиты ГОСТ 14254-96:

• корпус газоанализатора ALTAIR 4X — IP 67
• корпус побудителя расхода “Universal pump probe” IP 54.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Встроенное программное обеспечение выполняет следующие основные функции:

• прием и обработку измерительной информации;
• диагностику аппаратной и программной частей газоанализатора;
• хранение результатов измерений;
• ведение и хранение журнала событий.

Программное обеспечение идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.
