Поверка частотомера Ч3-85/4 в Москве
Частотомеры электронно-счетные Ч3-85/4, Ч3-85/5, Ч3-85/6 (далее частотомеры) предназначены для измерения частоты, периода, отношения частот непрерывных синусоидальных или импульсных сигналов, а в моделях Ч3-85/5, Ч3-85/6 дополнительно временного интервала, фазового сдвига между сигналами, длительности, коэффициента заполнения и количества импульсов. Поверка частотомера Ч3-85/4 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка частотомера Ч3-85/4
Электронно-счетные частотомеры Ч3-85/4, Ч3-85/5, Ч3-85/6 построены на сверхбольших интегральных схемах и технологии ПЛИС. Частотомеры Ч3-85/5 и Ч3-85/6 имеют функции измерения частоты, периода, временного интервала, длительности импульса, коэффициента заполнения, количества импульсов, разности фаз, отношения частот. Частотомеры Ч3-85/4 не имеют функций измерения временного интервала, длительности импульса, коэффициента заполнения, количества импульсов, разности фаз. При выполнении частотных измерений по каналу 1 обеспечивается статистическая обработка результата измерения: среднее, минимальное, максимальное и относительное значения, СКО, девиация Аллана. Частотомеры имеют встроенный кварцевый генератор с тактовой частотой 10 МГ ц, а также вход для подключения внешнего источника тактовой частоты 5 МГц или 10 МГц. Приборы имеют перестраиваемый измерительный частотный диапазон, малые размеры, простую систему управления.
Три модификации (модели) частотомеров различаются числом разрядов индикатора, опциями расширения частотного диапазона и измерительными функциями.

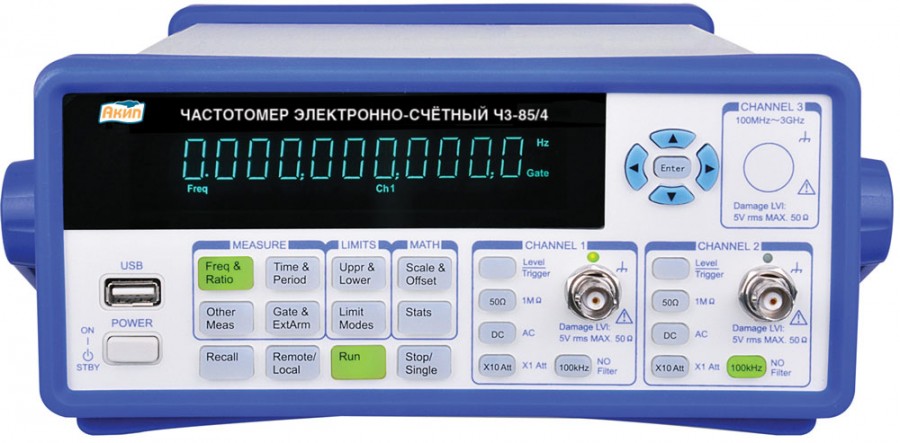

Особенности частотомера электронно-счётного Ч3-85/4:
- Диапазон измерений: 1 мГц … 200 МГц (Опции: до 3 / 6,5 / 12,4 / 16 ГГц)
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов
- Стандартное число каналов (до 200 МГц): 1 изм. вход

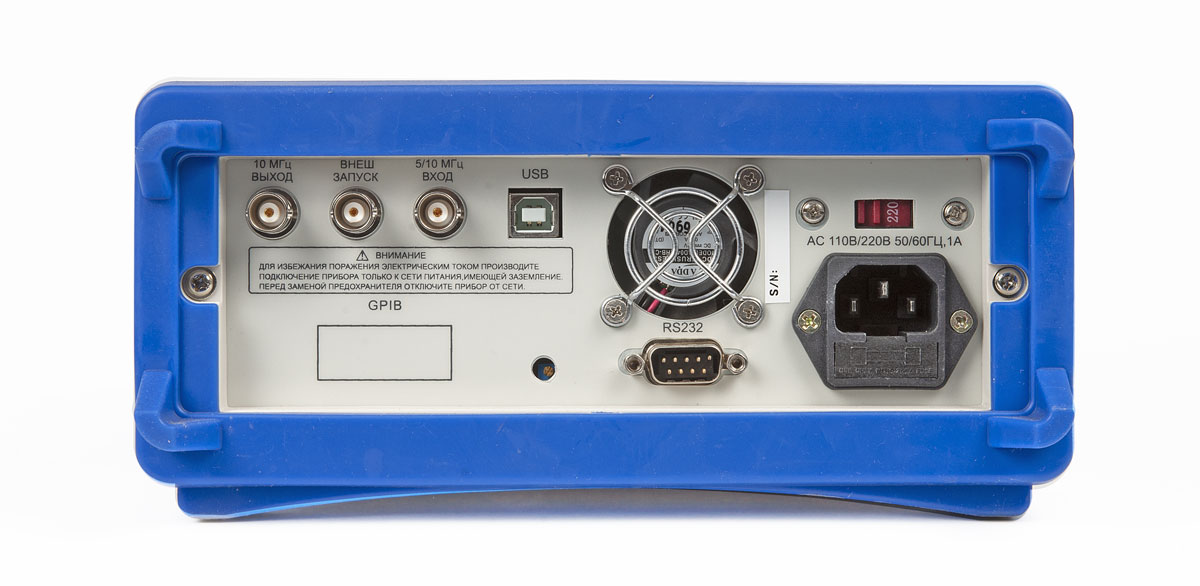

- Вх. внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц)
- Погрешность опорного источника: 2×10-7 /год, опции: 5×10-8, 5×10-10
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана)
- Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации)
- Макс. разрешение индикатора: 12 разрядов
- Память: 20 профилей настроек (запись/вызов)
- Фильтр НЧ, вх. аттенюатор (1х, 10х), допуск на ЧМ (25%)
- Интерфейсы USB, RS-232 (стандартно), GPIB (опция)
Поверка осуществляется по документу 54882137/3-13МП «Частотомеры электронно-счетные Ч3-85/4, Ч3-85/5, Ч3-85/6. Методика поверки», утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 13 декабря 2013 г.
Основные средства поверки:
- стандарт частоты рубидиевый FS725 № Госреестра 31222-06, погрешность частоты за год ±5 10-10;
- стандарт частоты и времени водородный Ч1-76А, № Госреестра 23671-02, погрешность ± 1,510 за год;
- компаратор частотный Ч7-1014, № Госреестра 40727-09, погрешность ± 1,510-12 за год;
- генератор импульсов 81150А, № Госреестра 41402-09, частотный диапазон от 1 мкГц до 240 МГц, погрешность с внешней опорной частотой ± 5 10-10 (± 1,5 • 10-12) за год;
- генератор сигналов измерительный E8257D с опцией 540, № Госреестра 36797-08, диапазон частот от 250 кГц — 40 ГГц, погрешность с внешней опорной частотой ± 5 10-10
- (± 1,5 10-12) за год;
- вольтметр диодный компенсационный В3-49, № Госреестра 5477-76, пределы измерения 10 мВ — 100 В, диапазон частот 20 Гц — 1000 МГц, относительная погрешность SU< ± (0,2+(0,08/иизм))%.
