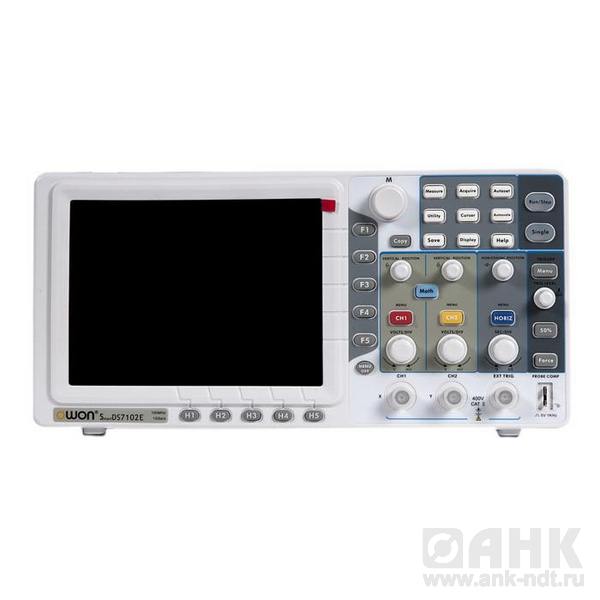

Описание SDS7102E осциллографа
| Полоса пропускания | 100 МГц |
| Частота дискретизации в реальном времени | 1 Гвыб./с |
| Горизонтальный диапазон | 2 нс/дел…100 с/дел. с шагом 1-2-5 |
| Время нарастания | <=11 нс |
| Каналы | 2 + 1 (внешний) |
| Дисплей | Цветной жидкокристаллический TFT дисплей (20,3 см) , 800x600 пикселей, 65535 цветов |
| Входной импеданс | 1 МОм ±2 %, параллельно 15 пФ ±5 пФ |
| Изоляция каналов | 50 Гц: 100 : 1, 10 МГц: 40 : 1 |
| Максимальное входное напряжение | 400 В (пик-пик) (DC+AC пик-пик) |
| Погрешность усиления DC | ±3 % |
| Длина записи | 1 Мтчк. (опционально 10 Мтчк.) |
| Погрешность DC (усреднение) | Усреднение >=16 : ±(3 % от ИВ + 0,05 дел.) для дельтаV |
| Коэффициент ослабления пробника | 1X, 10X, 100X, 1000X |
| НЧ отклик (АС, -3 дБ) | >=10 Гц (на входе, закрытый вход, -3 дБ) |
| Погрешность частоты дискретизации / времени срабатывания реле | ±100 ppm |
| Интерполяция | (sinx) / x |
| Погрешность интервала (дельтаT) (полная полоса пропускания) | Однократно: ±(1 временной интервал + 100 ppm х показание + 0,6 нс) Усреднение >16: ±(1 временной интервал + 100 ppm х показание + 0,4 нс) |
| Связь по входу | Открытый вход, закрытый вход, заземление |
| Вертикальное разрешение | 8 бит (одновременно два канала) |
| Вертикальная чувствительность | 2 мВ/дел…10 В/дел. (на входе) |
| Запуск синхронизации | по фронту, импульсу, видеосигналом, скорости нарастания/спада, попеременно |
| Режимы синхронизации | автоматически, ждущая, однократно |
| Уровень синхронизации | ±6 делений от центра экрана |
| Частота строк/кадров (видеосигнал) | Поддерживает стандарт вещания NTSC, PAL и SECAM |
| Курсорные измерения | Между курсорами дельтаV и дельтаT |
| Автоматическое измерение | Впик, Вмакс, Вмин, Вверш., Восн., Вср, Вскв, выбросы после нарастания/спада, выбросы до нарастания/спада, частота, период, время нарастания/спада, длительность положительного/отрицательного импульса, положительный/отрицательный коэффициент заполнения, задержка A--B, задержка A--B |
| Математические функции | сложение, вычитание, умножение, деление, инвертирование, БПФ |
| Сохранение сигнала | 15 сигналов |
| Фигура Лиссажу | Полоса пропускания: полная Разность фаз: ±3° |
| Соединения | USB, USB флэш, интерфейсный модуль функции «годен»/«не годен», порт LAN, порт VGA (опция) |
| Частотомер | Есть |
| Источник питания | 100 В…240 В AC, 50/60 Гц, Кат. II |
| Потребляемая мощность | <18 Вт |
| Предохранитель | 2 A, класс T, 250 В |
| Батарея | Не поддерживается |
| Размеры и масса | 348(Ш) x 170(В) x78(Г) мм, прибл. 1,5 кг |
| Принадлежности | • Пробник, • кабель питания, • регулятор пробника, • USB кабель, • компакт-диск, • руководство по эксплуатации, • мягкая сумка (опционально) |
