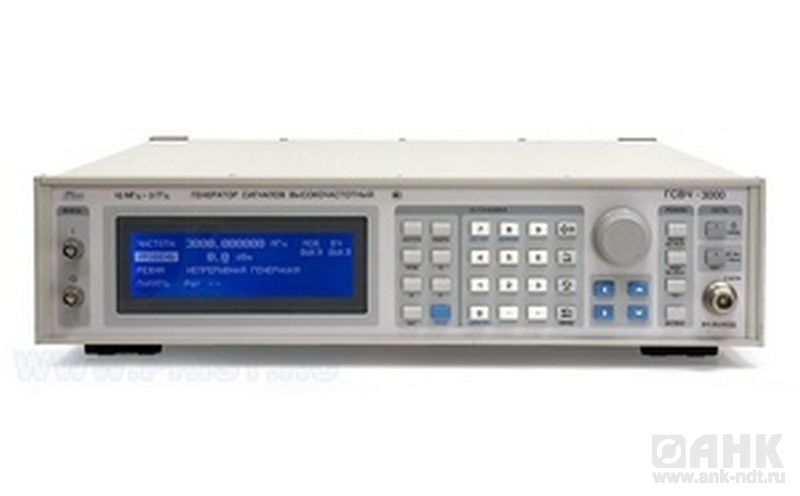

Описание генератора ВЧ ГСВЧ-3000
Внесен с госреестр СИ
Доставка во все регионы РФ
Краткие технические характеристики ГСВЧ-3000:
- 10 МГц...3000 МГц (± 2*10-6, разрешение 1 Гц);
- вых. уровень —120...0 дБм (разрешение 0,1 дБ) на 50 Ом;
- защита выхода до 25 Вт макс.;
- цифровая индикация;
- память до 20 профилей;
- RS-232C;
- масса 14 кг
Технические характеристики генератора сигналов ВЧ ГСВЧ-3000:
| Параметр | Значения |
| ВЫХОДНАЯ ЧАСТОТА | |
| Диапазон | 10 МГц...3000 МГц |
| Дискретность установки | 1 Гц |
| Погрешность установки | ± 2×10-6 (2 ppm) |
| Защита выхода | Обеспечивается защита при подаче от внешнего источника: до 25 Вт (максим.) |
| ВЫХОДНОЙ УРОВЕНЬ | |
| Диапазон | — 120...0 дБм |
| Дискретность установки | 0,1 дБ |
| Погрешность установки уровня | ± 2 дБ (-30...110 дБм) |
| КСВН | < 1,5 |
| Выходное сопротивление | 50 Ом |
| СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ | |
| Фазовый шум | -92,0 дБс/Гц (при отстройке на 10 кГц) |
| Гармоники несущей | ? минус 30 дБс |
| Негармонические составляющие | ? минус 50 дБс |
| РЕЖИМ ПЕРЕНОСА ПЧ | |
| Значения частот на входе ПЧ | 36 или 70 МГц (опция — 44 МГц) |
| Входной уровень | -20 дБмВт... 0 дБмВт |
| Входное сопротивление | 50 Ом |
| ВНЕШНЯЯ I/Q МОДУЛЯЦИЯ | |
| Входной уровень | 1 В пик |
| Импеданс | 50 Ом |
| Тип соединителя | BNC |
| ОБЩИЕ ДАННЫЕ | |
| Габаритные размеры | 130×430×435 мм |
| Напряжение питания | 115 / 230 В, 50 / 60 Гц |
| Масса | 18 кг |
