Поверка трансформатора напряжения 4MR в Москве

Трансформаторы напряжения 4MR (далее — трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в сетях до 35 кВ. Поверка трансформатора напряжения 4MR проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Описание и поверка трансформатора напряжения 4MR

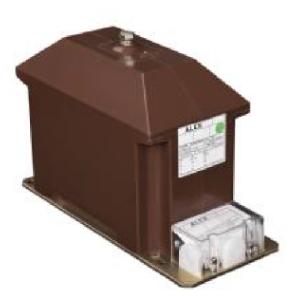

Трансформаторы представляют собой масштабные преобразователи индуктивного типа, однофазные, с одним изолированным выходом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется. Первичные и вторичные обмотки залиты специальной смолой, которая обеспечивает основную изоляцию и создает «корпус» трансформатора. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Трансформаторы могут устанавливаться в любом положении и крепятся четырьмя болтами через отверстия в металлическом основании. На основании трансформатора имеется клемма для заземления. Клеммная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для предотвращения несанкционированного доступа. Трансформаторы представлены в модификациях: 4MR12 XC, 4MR12 PFK, 4MR12 ZEK, 4MR52 XC.

Поверка осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

Эталон 2-го разряда по ГОСТ Р 8.746-2011;

• Прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08;
• Магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
• Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
