Поверка осуществляется по документу МП 55412-13 «Источники питания многофункциональные АКИП серий 1107, 1107A, 1108, 1108A, 1136. Методика поверки», утвержденному ФГУП «ВНИИМС» в августе 2013 г.
Средства поверки: вольтметр универсальный В7-78/1; катушка электрического сопротивления Р310 (кл. т. 0,02); шунты измерительные стационарные 75 ШИСВ.1 (кл. т. 0,2); микровольтметр В3-57 (± 4 %).
Поверка источника питания АКИП-1108-130-6 в Москве
Поверка осуществляется по документу МП 55412-13 «Источники питания многофункциональные АКИП серий 1107, 1107A, 1108, 1108A, 1136. Методика поверки», утвержденному ФГУП «ВНИИМС» в августе 2013 г.
Средства поверки: вольтметр универсальный В7-78/1; катушка электрического сопротивления Р310 (кл. т. 0,02); шунты измерительные стационарные 75 ШИСВ.1 (кл. т. 0,2); микровольтметр В3-57 (± 4 %).
-
Источник питания АКИП-1108-130-6 используется для подачи питания электрическим устройствам, печатным платам и компонентам, которые работают от постоянного электрического тока с заданными техническими характеристиками. Устройство может программироваться для работы в заданных режимах без постоянного контроля со стороны специалиста. Поверка источника питания АКИП-1108-130-6 проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Поверка источника питания АКИП-1108-130-6
Прибор имеет 1 канал для подключения электрических устройств. Регулировка напряжения и силы постоянного тока, который подается на выходные разъемы, осуществляется с помощью поворотных регуляторов на лицевой панели. Дополнительные режимы и опции активируются с помощью механических кнопок.
Отображение силы и напряжения тока осуществляется на цифровом дисплее. Установлены светодиоды, которые сигнализируют об активных режимах работы источника питания. Чтобы исключить повреждение прибора, предусмотрена защита от перегрузки по силе тока и напряжению, от перегрева компонентов в процессе работы, а также неправильного подключения полюсов.
Устройство может управляться удаленно по GPIB или USB. Управление с компьютера реализовано с помощью специализированного ПО для управления источниками питания. Оно дает возможность выбирать различные параметры работы источника питания АКИП-1108-130-6, а также моделировать и редактировать форму выходного сигнала, если такая опция предусмотрена комплектацией прибора.
Прибор обеспечивает стабилизацию электрического тока, а также малый уровень пульсаций и шумов на выходных контактах.
Технические особенности устройства:
- Максимальное напряжение до 130 В.
- Максимальная сила тока до 6 А.
- Мощность подключаемых приборов до 400 Вт.
Купить источник питания АКИП-1108-130-6, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
Поверка источника питания АКИП-1108-130-6

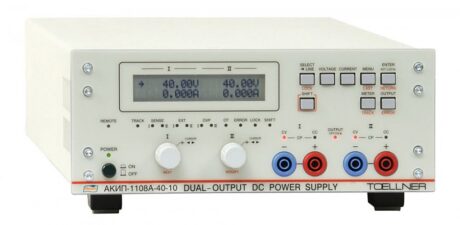

Высокопроизводительные программируемые импульсные источники питания постоянного тока АКИП-1108-20-40, АКИП-1108-40-20, АКИП-1108-60-14, АКИП-1108-80-10, АКИП-1108-130-6, АКИП-1108A-20-20, АКИП-1108A-40-10, АКИП-1108A-60-7, АКИП-1108A-80-5, АКИП-1108A-130-3 (АКИП™):- 10 моделей: одноканальные (АКИП-1108) и 2-канальные (АКИП-1108А) источники питания мощностью до 400 Вт
- Функция «автовыбор диапазона» для дополнительного прироста рабочей области ВАХ.
- Режим стабилизации тока (СС), напряжения (CV) и мощности (CP)
- Защита от перенапряжения, от переполюсовки и от обратных токов нагрузки
- Малый уровень пульсаций и шумов на выходе
- Возможность формирования произвольного выходного сигнала (аппаратно-программная опция)
- Возможность последовательного и параллельного объединения для увеличения выходной мощности.
- Графический ЖК-дисплей, светодиодная индикация режимов работы
- Аналоговый управляющий вход (подача сигнала произв. формы до 700 Гц), интерфейс RS-232
- Опционально: GPIB или USB
- ПО Arbnet для моделирования и редактирования формы выходного сигнала (опция)
- Выход обратной связи “sense”
- Исполнение корпуса 2 НU (½ стойки 19″)
-
Параметр Значение УСТАНОВКА ВЫХОДНЫХ ПАРАМЕТРОВ Дискретность установки 20 мВ, 1 мА Погрешность измерения напряжения 0,1%+80 мВ тока 0,2%+10 мА Погрешность установки напряжения 0,1%+60 мВ Погрешность установки тока 0,2%+5 мА СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ (CV) Нестабильность при изменении тока нагрузки 10-4+5 мВ Нестабильность при изменении напряжения питания ±10 % 5*10-5 Уровень пульсаций (скз), 10 Гц – 10 МГц 12 мВ Время установления U от 0 до Uуст. с/ без нагр. 50/ 60 мс от Uуст. до 1В с/ без нагр. 1,5 с/ 400 мс СТАБИЛИЗАЦИЯ ТОКА (CC) Нестабильность при изменении напряжения на нагрузке 5*10-4+2 мА Нестабильность при изменении напряжения питания ±10 % 5*10-5 Время уст. тока при изм. нагр. от 20 до 100 % Iуст. 100 мкс Уровень пульсаций (скз), 10 Гц – 10 МГц 2 мА ФОРМИРОВАНИЕ СПФ Длина 1000 точек с возможностью их интерполяции Редактирование СПФ 10 блока с функцией повтора от 1 до 65535 или ∞ Межсимвольный интервал 10 мс < t < 100 с (на каждую точку интерполяции) Пакетный режим формирования пакета Burst (в том числе для каждого индивидуального блока) Ввод параметров Вручную, командами через интерфейсы GPIB RS-232 или при помощи ПО TOELLNER с вводом графических элементов формы и параметров сигнала ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ Интерфейс RS-232 и опционально GPIB или USB Интерфейс аналогового ДУ Uвх.= 0…5 В, Rвх.= 10 кОм (программирование/
мониторинг)ОБЩИЕ ДАННЫЕ Напряжение питания 1-фаза, 115/ 230 В ±10%, 47~63 Гц Максимальная потребляемая
мощность680 ВА Дисплей Двухрядный графический ЖК-дисплей Рабочие условия 0…40 °C Условия хранения -20…70 °С Габаритные размеры 224 × 88 × 405 мм Масса 5 кг -
Поверка осуществляется по документу МП 55412-13 «Источники питания многофункциональные АКИП серий 1107, 1107A, 1108, 1108A, 1136. Методика поверки», утвержденному ФГУП «ВНИИМС» в августе 2013 г.
Средства поверки: вольтметр универсальный В7-78/1; катушка электрического сопротивления Р310 (кл. т. 0,02); шунты измерительные стационарные 75 ШИСВ.1 (кл. т. 0,2); микровольтметр В3-57 (± 4 %).
