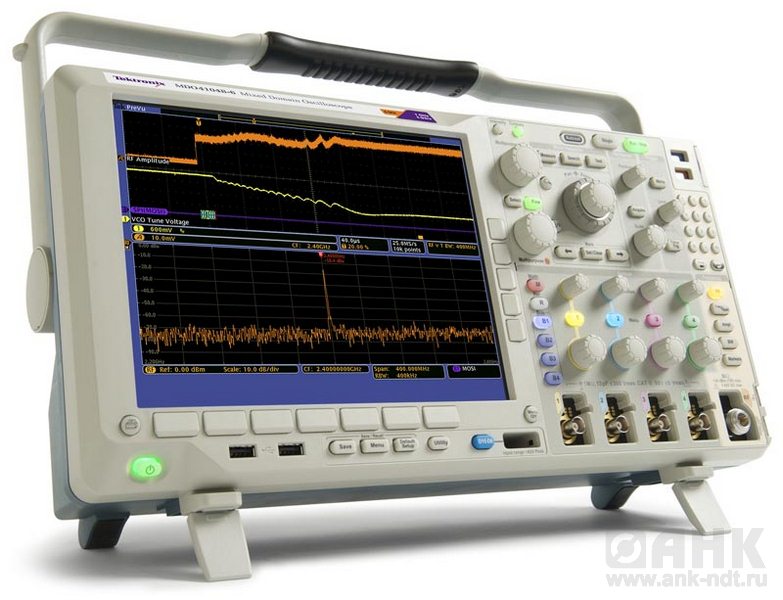

Описание осциллографа смешанных сигналов с анализатором спектра MDO4014B-3
Состоит в госреестре СИ
Доставка во все регионы РФ
Краткие технические характеристики:
- Комбинированный осциллограф смешанных сигналов с анализатором спектра: 4 аналоговых канала (полоса 100 МГц, дискретизация 2,5 Гвыб/с, входы 1 МОм (1 мВ/дел...10 В/дел) / 50 Ом (1 мВ/дел...1 В/дел) - TekVPI); 16 цифровых каналов (дискретизация 500 Мвыб/с - 16,5 Гвыб/с (MagniVu), разрешение 60 пс, индивид. установка порога каждого канала, поддержка 4 шин); 1 РЧ канал (диапазон 9 кГц-3 ГГц, ширина захвата 3 ГГц, DANL: -162 дБм/Гц). XGA ЖК-дисплей 26 см., длина записи 20 млн. точек/канал, поиск в длинной памяти WaveInspector™, захват/ поиск/ декодирование шин 2C, SPI, USB, CAN, LIN, FlexRay, RS-232/422/485/UART, I2S/LJ/RJ/TDM (опции), анализ WiFi (IEEE 802.11 a/b/g/j/n/p/ac -опция), демодулятор IQ, расширенная синхронизация, матем. редактор, автоматич. и курсорные измерения, спектрограммы, анализ спектра во времени, статистика,USB2.0 USBTMC, выход синхроимпульса, XGA-порт, LAN (ДУ через e*Scope), вход внеш. синхронизации, замок "Kensington", Размеры 229x439x137мм, вес 5 кг.
• Торговая марка: Tektronix
• Срок гарантии: 36 месяцев
Назначение осциллографа смешанных сигналов с анализатором спектра MDO4014B-3
Осциллограф смешанных сигналов с анализатором спектра MDO4014B-3 обеспечивает регистрацию аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени. Будучи предназначенным для тестирования и наладки электронных схем, этот прибор позволяет исследовать сигнал и осуществлять измерения в частотной и временной областях одновременно. В основу этих приборов заложена высокопроизводительная платформа MSO4000B.
В осциллографе MDO4014B-3B характеристики анализатора спектра значительно улучшены по сравнению с осциллографами предыдущей серии MDO4000.
В число улучшений входят следующие:
- Динамический диапазон без паразитных составляющих увеличен до гарантированных 60 дБн при типовом значении 65 дБн (в предыдущей серии эти значения составляли 55 и 60 дБн соответственно), чтобы выдавать пользователям более достоверную информацию при поисках паразитных сигналов.
- Уровень фазового шума понижен на 20 дБ, чтобы точнее измерять паразитные сигналы и оценивать фазовый шум при малой отстройке от несущей.
- Калиброванный демодулятор IQ позволяет выполнять высокоточные измерения сигналов с векторной модуляцией.
- Максимальное время захвата РЧ-сигналов увеличено в два раза – с 79 мс до 158 мс – для более продолжительной корреляции с остальными сигналами системы, а также захвата и анализа большего числа пакетов модулированных данных.
- Нижняя граничная частота уменьшена от 50 кГц до 9 кГц для покрытия диапазона, определенного международными стандартами для измерения электромагнитных помех.
Основные функции осциллографа смешанных сигналов с анализатором спектра MDO4014B-3
- Измерения во временной области
- 16 цифровых каналов:
- Разрешение до 60 пс (MagniVu™)
- 4 аналоговых канала:
- Полосы пропускания 100 МГц
- Частота дискретизации по всем аналоговым каналам до 2,5 Гвыб/с
- Измерения в частотной области (спектрального анализа)
- Выделенный входной канал РЧ-диапазона:
- Диапазон частот от 9 кГц до 3 ГГц
- Ультраширокая полоса захвата ≥1 ГГц
- +Peak, -Peak, Average, Sample Detection
- Отсележиване нормальных средних, максимальных и минимальных значений (по отдельности и одновременно)
- Окно спектрограмм (позволяет наблюдать и досконально изучить явление медленных изменений РЧ сигнала)
- Автоматические маркеры пиков частоты и амплитуды пиков спектра
- Ручные маркеры (для измерений непиковых значений)
- Отдельная панель управления РЧ канала
- Регистрация аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени:
- наблюдение за изменениями амплитуды, частоты или фазы во времени
- Анализ спектра в любой записанный момент времени
- Возможность независимой установки параметров регистрации сигнала во входных каналах частотной и временной областей
- Длина записи по всем каналам 20 млн выборок
- Функция Wave Inspector® для автоматического поиска и навигации по записанному сигналу
- Частота экрана >50 000 осциллограмм в секунду
- Цветной XGA дисплей с диагональю 10,4" (264 мм)
- Расширенная синхронизация (более 135 комбинаций) и анализ сигналов для последовательных и параллельных шин:
- I2C, SPI, USB 2.0, CAN, LIN, FlexRay, RS-232, RS-422, RS-485, UART, I2S,
- Left Justified (LJ) (выравнивание по левому полю), Right Justified (RJ) (выравнивание по правому полю),
- TDM, Ethernet, MIL-STD-1553 (с соответствующим прикладным модулем) и параллельным шинам
- Анализ WiFi (IEEE 802.11 a/b/g/j/n/p/ac -опция)
- Демодулятор IQ
- 44 автоматических измерений и БПФ:
- Мощность канала
- Коэффициент мощности соседнего канала (ACPR)
- Занимаемая полоса частот (OBW)
- Интерфейсы:
- USB - HOST (2 разъёма на передней панели и 2 на задней)
- сохранение данных
- отправка на печать на принтере
- подключение USB-клавиатуры
- USB - Device (1 разъём на задней панели)
- связь с ПК
- прямая печать на принтеры с функцией PictBridge®
- LAN (10/100/1000BASE-T Ethernet)
- сетевое подключение
- Video OUT Port
- передача изображения на монитор или проектор
- Модуль прикладных программ для анализа систем питания (приобретается дополнительно)
Области применения осциллографа смешанных сигналов с анализатором спектра MDO4014B-3
Системная отладка устройств со встроенными средствами беспроводной связии
- Отладка встраиваемых модулей беспроводной связи распространенных стандартов с частотами до 6 ГГц (WLAN, Bluetooth, Zigbee, и т.д.)
- Отладка систем беспроводных связи собственной разработки с амплитудной, частотной или фазовой корреляцией
- Анализ временой и частотной области сигнала одним прибором
- Мониторинг нескольких точек разрабатываемого оборудования одновременно
- Широкополосный анализ двухдиапазонных трансиверов. Например, захват сигналов Zigbee на частоте 900 МГц и Bluetooth на частоте 2,4 ГГц за один проход.
Анализ временных соотношений в комбинированных устройствах
- Наблюдение изменений РЧ спектра во времени при включении ГУН/ФАПЧ
- Простое измерение времени установления при включении или выключении РЧ сигналов
- Простое измерение задержки между управляющими сигналами цифровых шин или командами, передаваемыми по последовательным шинам и изменением РЧ сигнала
Спектральный анализ
- Изучение радиочастотного спектра с обычным набором инструментов анализатора спектра
- Обзор широкого спектра за один раз благодаря пропускной способности (полосе захвата) ≥1 ГГц
Поиск источников шумов и помех
- Анализ основных причин, вызывающих излучаемую или наведенную эмиссию
- Оценка влияния импульсного источника питания на остальные части системы
- Корреляция с сигналами во временной области позволяет выявлять основные источники шума
Техническое описание осциллографа смешанных сигналов с анализатором спектра MDO4014B-3
| Параметр | Значение |
| Температура | |
| При эксплуатации | от 0 до +50 °C |
| При хранении | от –20 до 60 °C |
| Влажность | |
| Верхнее значение | от 40 до 50 °C, относительная влажность от 10 до 60 % |
| Нижнее значение | от 0 до 40 °C |
| Система сбора данных: 1 МОм | |
| Максимальное входное напряжение на разъеме BNC | 300 Вср. кв. |
| Категория установки | II |
| Снижение 20 дБ/декада | в диапазоне 4,5–45 МГц |
| Снижение 14 дБ/декада | в диапазоне 45–450 МГц |
| Система сбора данных:50 Ом | |
| Максимальное входное напряжение на разъеме BNC | 5 Вср. кв., с пиковыми значениями не более ±20 В (скважность ?6,25 %) |
| P6616: входы цифровых пробников | |
| Максимальное абсолютное напряжение на входе | ±42 Впик |
| Вход РЧ-сигнала | |
| Максимальное рабочее напряжение | ±40 Впостоянного тока |
| Рабочие диапазоны частот и напряжения сети | 100...240 В (50/60 Гц); 115 В (400 Гц) |
| Максимальное энергопотребление | 225 Вт |
| Габаритные размеры | |
| Высота прибора с убранной опорой и сложенной ручкой | 229 мм |
| Ширина, по втулкам ручки | 439 мм |
| Глубина, от задней опоры до передней части ручек: | 147 мм |
| Глубина прибора от задней части опоры до передней части передней крышки | 155 мм |
| Масса | 5,0 кг (автономный прибор без передней крышки) |
