2302 — симулятор батарей питания в Москве

Опсинаие 2302 — симулятора батарей питания

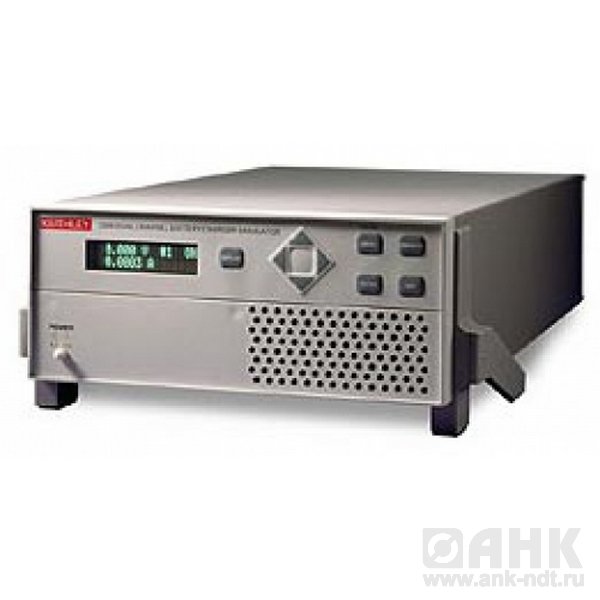

Одноканальный симулятор батарей питания Keithley 2302 предназначен для разработки и тестирования устройств работающих от батарей питания. Он представляет интерес для инженеров-разработчиков мобильных телефонов, беспроводных устройств связи и другого телекоммуникационного оборудования. Благодаря сверхбыстрому отклику и регулируемому сопротивлению обеспечивается имитация работы батарей в многочисленных режимах. Симулятор позволяет инженерам-разработчикам предотвратить многочисленные неточности и ошибки возникающие при использовании обычных источников питания в качестве запитывающих устройств тестируемых приборов. Keithley 2302 может использоваться для измерений пиковых, средних и базовых значения токов в различных операционных режимах. Кроме этого, он применяется для измерений токов с большим периодом, малых токов (разрешение 100 нА), имеет возможность пошагового измерения в различных состояниях, а также функцию встроенного цифрового вольтметра.

Технические характеристики симулятора батарей питания 2302

Напряжение постоянного тока на выходе

• Выходное напряжение 0...15 В
• Погрешность по напряжению ±(0,05% +3 мВ)
• Программируемое разрешение 1 мВ
• Погрешность считывания ±(0,05%+3 мВ)
• Разрешение считывания 1 мВ
• Время установки выходного напряжения 5 мс
• Нестабильность при подключенной нагрузке 0,01%+2 мВ
• Нелинейность 0,5 мВ
• Усреднение показаний 1 - 10
• Время отклика, типичное < 40 мкс (ток 0,5...5 А)

Регулируемый выходной импеданс

• Диапазон регулировки 0...1 Ом
• Шаг 0,01 Ом

Постоянный ток

• Непрерывное среднее выходного тока:

5 А (максимальный) при напряжении 0...4 В
Imax=60 Вт/(Uуст+6 В), при напряжении >4 В

• Значение тока в режиме эмуляции программированной электронной нагрузки:

3 А (максимальное) при 0...5 В
снижение на 0,2 А/на вольт при 5...15 В

• Погрешность по току ±(0,16%+5 мА)
• Программируемое разрешение 1,25 мА
• Погрешность считывания:

±(0,2% +200 мкА) в диапазоне 5 А
±(0,2% +1 мкА) в диапазоне 5 мА

• Разрешение считывания:

100 мкА в диапазоне 5 А
0,1 мкА в диапазоне 5 мА

• Нестабильность при подключенной нагрузке 0,01%+1 мА
• Нелинейность 0,5 мА
• Усреднение показаний 1 – 10

Импульсный ток

• Уровень запуска:

5 мА...5 А в диапазоне 5 А с шагом 5 мА
1 мА...1 А в диапазоне 1 А с шагом 1 мА
0,1 мА...100 мА в диапазоне 100 мА с шагом 100 мкА

• Задержка запуска 0...100 мс с шагом 10 мкс
• Внутренняя задержка запуска 15 мкс
• Высокий/низкий/средний уровень:

Измерение апертуры 33,3 мкс...833 мс с шагом 33,3 мкс
Усреднение показаний 1 – 100

• Погрешность по импульсному току:

Режим измерения пульсаций тока

• Апертура измерения 33,3 мкс
• Диапазон преобразования 3650/сек
• Внутренняя задержка запуска 15 мкс
• Количество выборок 1-5000

Интеграционные измерение импульсных токов с большим периодом

• Период 850 мс...60 с
• Шаг 1 мс

Режим цифрового вольтметра

• Диапазон измерения вольтметра -5...+30 В постоянного тока
• Входной импеданс 2 МОм (типичное)
• Погрешность считывания ±(0,05%+3 мВ)
• Разрешение считывания 1 мВ
• Усреднение показаний 1 – 10

Общие характеристики симулятора батарей питания 2302

• Интерфейс IEEE-488.2 (SCPI)
• Дисплей двухстрочный
• Питание 100...120, 220...240 В ±10%
• Размеры 89х213х411 мм
• Масса 3,2 кг
